ETi-300 / ETi-350

ETi-300 er et avanceret hvirvelstrøms instrument til rørtest til inspektion af ikke jernholdige rør fra indvendig diameter (ID). Instrumentet er udviklet af ETher NDE til at yde i selv de mest krævende miljøer og samtidig levere fremragende inspektionsresultater og stærk rapporteringsfunktionalitet.

Hvirvelstrømsprøvning er længe blevet anerkendt som den hurtigste, mest effektive og mest virkningsfulde metode til inspektion af de mange ikke jernholdige rør i en typisk varmeveksler. ETi-300 og den tilhørende pakke af analyse og rapporteringssoftware er ideel til inspektionsopgaver på varmevekslere og kondensatorer inden for elproduktion, transport, petrokemi samt olie og gas.

ETi-350

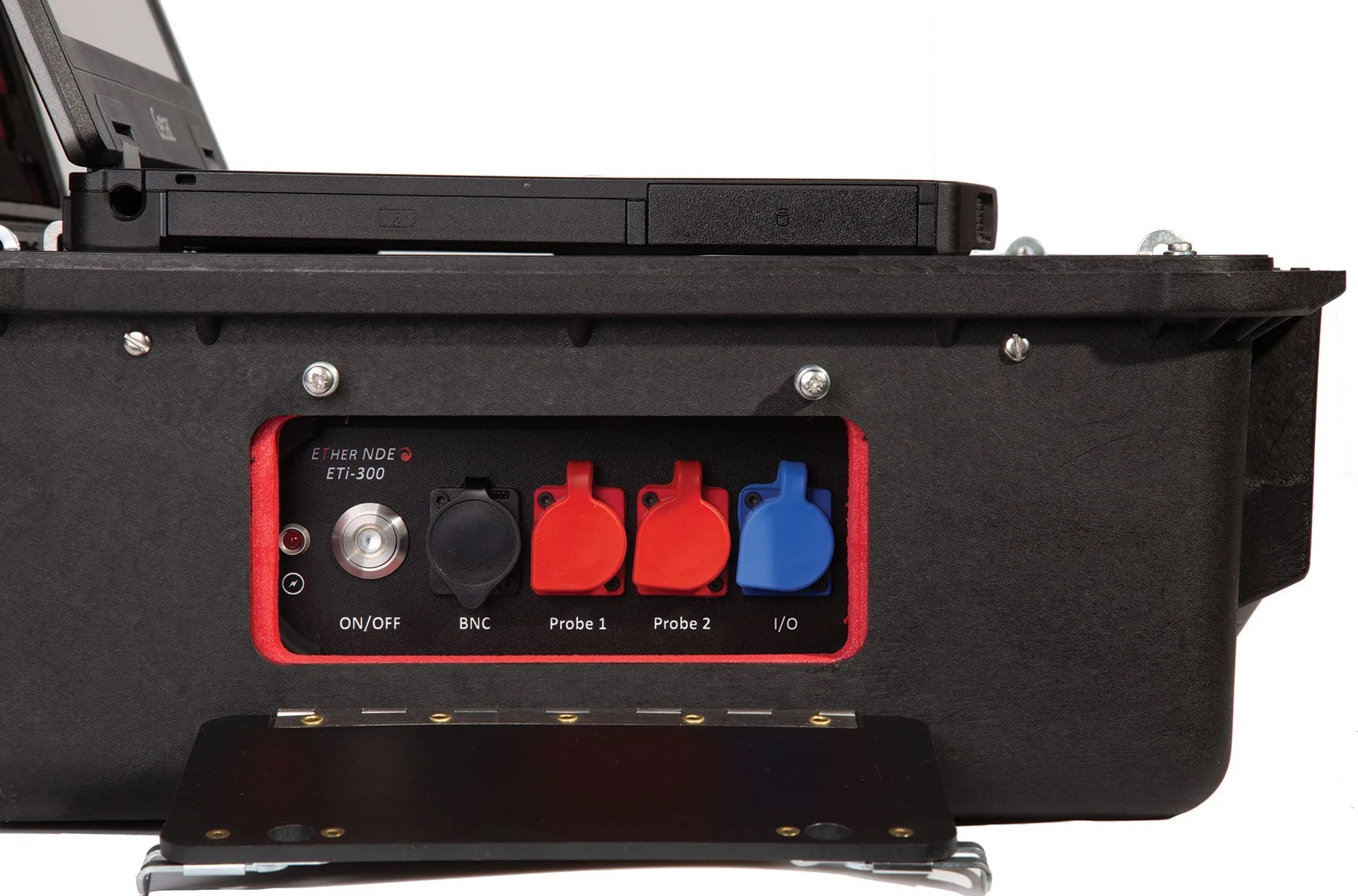

ETi-350 leveres som ETi-300 og bærbar pc klar til feltarbejde og rejse, monteret i en robust Peli Case 1550. Kuffertens mål er 525 mm 20.6" x 435 mm 17.1" x 216 mm 8.5".

Kontakt

ETi-300 og softwareløsninger til rørinspektion

ETi-300 og Ethers softwaresuite leverer en avanceret end-to-end løsning til rørinspektører. Da inspektionsprocessen er mere end blot dataregistrering, er ETi-300 udviklet til at arbejde sammen med en samlet softwarepakke, som forbedrer arbejdsgangen på stedet og giver hurtig og præcis rapportering.

Del af løsningen til Tube Inspection

  • TMR Mapping: gør det muligt at oprette rørkort-skabeloner til planlægning af inspektion ud fra fotos, tegninger eller hurtig manuel indtastning.
  • ETherMap: dataanalyse-softwaren til ETi-300.
  • TMR Reporting: behandler de analyserede data og omsætter dem til en klar og informativ rapport.

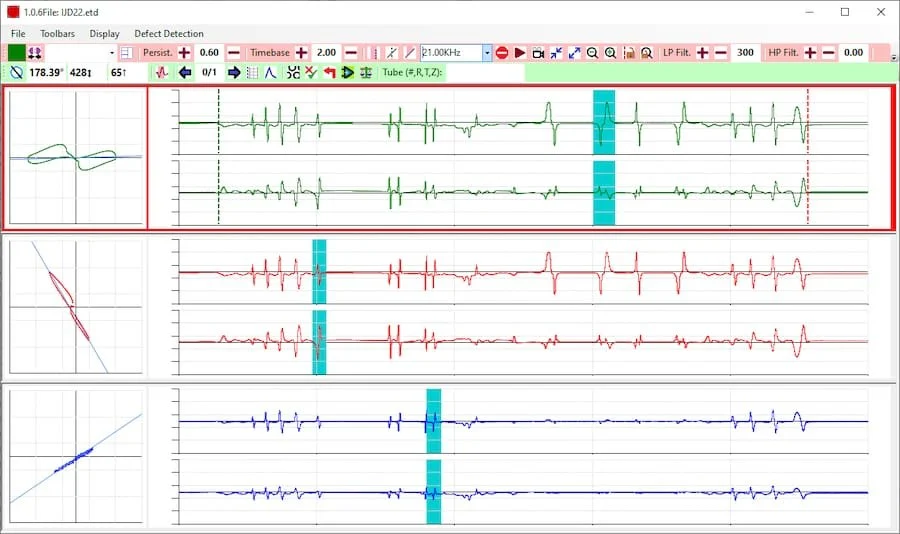

ETherMap

Dataanalyse og brugergrænseflade

ETherMap er ikke kun værktøjet til dataanalyse, men også den primære brugerflade til instrumentet uden skærm. Softwaren er udviklet til direkte tilslutning til vores nyeste instrumenter, hvor den kan styre målingen og modtage livedata i felten, eller arbejde med tidligere optagede data. ETherMap er en intuitiv brugerflade for ETi-300 operatøren og kan selvstændigt behandle og analysere data eller indgå som en integreret del af vores end-to-end løsning sammen med TMR. Sammen med TMR kan brugeren gå hele vejen fra opbygning af rørkort, inspektion og analyse til rapportgenerering.

Inspektionsplanlægning med TMR ET*

Avanceret Tube Mapping Software

For at give den bedste brugeroplevelse til rørplade-design og rapportgenerering har ETher NDE indgået samarbejde med Talcyon Pte Ltd om at levere avanceret Tube Mapping Software TMR, der er i særklasse når det gælder funktioner og brugervenlighed. TMR er intuitivt designet med operatøren og selve rørinspektionsopgaven for øje og er specifikt udviklet til at producere et præcist layout og mærkning af rør på en rørplade.

Upload et foto eller et skematisk diagram af rørpladen og opret et kort over rørpladen. Tildel et nummer til hvert rørhul. Denne "tube sheet" giver softwaren en grafisk repræsentation, som gør det let at spore hvilke rør der allerede er målt, hvilket understøtter en effektiv arbejdsgang, entydig mærkning og komplet mapping.

    • En komplet end-to-end rørinspektionsløsning

    • 2 probeindgange, 4 frekvenskanaler

    • Fremragende batteritid over 12 timer

    • Slagfast kabinet i aluminium

    • Designet til at opfylde IP66

    • Adaptere findes til konkurrenters prober

    • 2 års standardgaranti. Valgfri udvidelse til 5 år med EtherCover

  • Hvirvelstrøm driftsmåder

    • Hvirvelstrøm: enkelt probe, enkelt frekvens

    • Hvirvelstrøm: dobbelt probe, dobbelt frekvens

    • Hvirvelstrøm: 1 probe med op til 4 kanaler fx 3 frekvenser Bridge Differential og 1 frekvens Absolute eller 2 frekvenser Bridge Differential og 2 frekvenser Absolute

    • Hvirvelstrøm: 2 prober med op til 2 kanaler pr. probe fx hver probe med Dual Frequency Bridge Differential

    Software

    • ETherMap: intuitiv brugerflade til indsamling af rørinspektionsdata

    • TMR Tube Mapping software: opret kort ud fra skemaer eller fotos

    • TMR Automated Reporting: nem at bruge og kan tilpasses

    • ALL12-Z04SB: Adapter, 12-way Lemo til 4-way Amphenol ZETEC Bridge prober

    • ALL12-J06P: Adapter, 12-way Lemo til 6-way Jaeger HOCKING Bridge eller Reflection prober

Rapportgenerering med TMR ET*

Automatiseret rapportoprettelse

Et hurtigt rapportværktøj designet til at håndtere data indsamlet fra inspektioner, med mulighed for at præsentere resultater i letlæselige formater. Rapporter oprettes via en enkel brugerflade, mens fuldt tilpasselig rapportering og output nemt kan konfigureres. Skabeloner er tilgængelige for at spare tid og kan opbygges og udfyldes ved blot at placere elementer med en drag and drop metode. Skræddersyede og unikke rapporter kan leveres ved hjælp af de indbyggede rapportmoduler, så du kan tilpasse rapporterne efter behov.

*Under licens fra Talcyon

Prober

ID bobbin prober

ETher NDE designer og producerer et bredt udvalg af ID Internal Diameter differentiale bobbin prober:

  • Probediametre fra 7.5 mm til 150 mm, i trin på 0.1 mm.
  • Aftagelige og integrerede probekabler.
  • Kabellængder fra 3 til 30 meter.
  • Frekvensområde fra 2.7 kHz til 1 MHz; centerfrekvenser 2.7, 10, 24, 76, 190, 400 kHz.
