Digital Røntgen (DR)

Digital Radiografi (DR) fra DR-Systems

DR-Systems leverer komplette digitale røntgenløsninger til industriel NDT, der kombinerer fladpaneldetektorer, præcis generatorstyring og intuitiv software. Resultatet er øjeblikkelig billedvisning, høj billeddynamik og stabil, reproducerbar kvalitet – uden film eller kemi.

Systemerne er modulære til både stationær, mobil og inline/automatisk inspektion. Avanceret billedbehandling, sporbar datalagring (fx DICONDE) og workflow-styring gør det nemt at standardisere, dokumentere og skalere inspektionerne i produktion og vedligehold.

Prisvenlige systemer

Meget konkurrencedygtige priser uden at gå på kompromis med billedkvalitet.

Alt-i-én pakke

Inkl. tilbehør og forudinstalleret software, så du kan starte inspektion med det samme.

Ingen abonnement

DR-SOFT® følger med som livstidslicens – ingen “irriterende” softwareabonnementer.

SCANRAY F

Fleksibelt Fladpanel

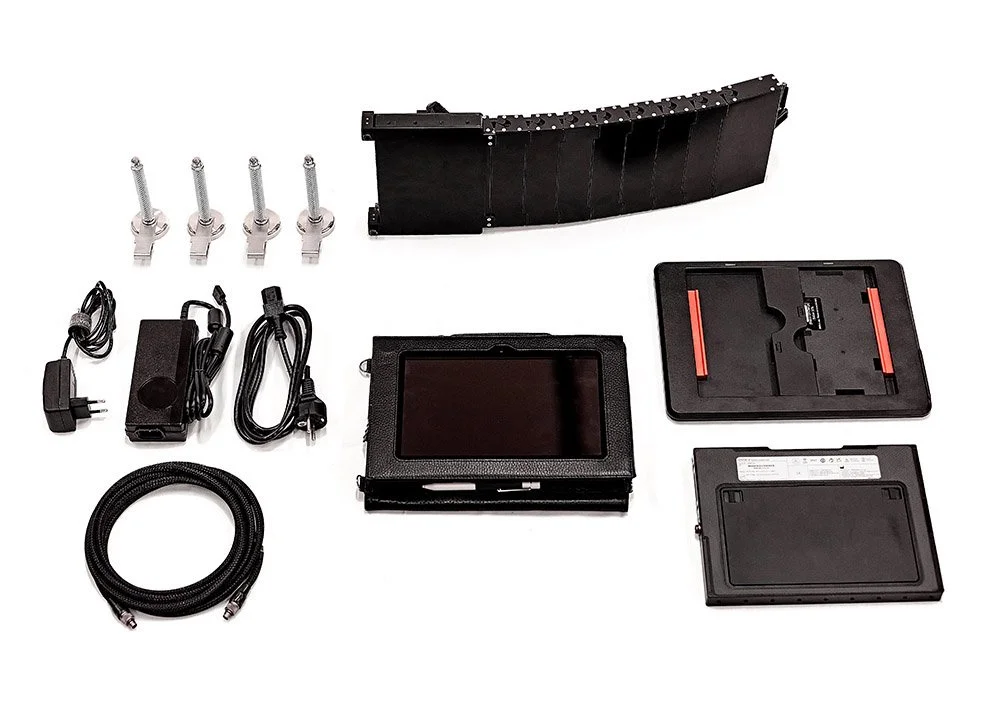

SCANRAY® F er et fleksibelt, bærbart trådløst digitalt radiografisystem, udviklet til inspektion af rør og tanke.

Det bøjelige design eliminerer billedforvrængning på buede overflader – en stor fordel i forhold til traditionelle flat-panel detektorer.
Systemet reducerer eksponeringstider, minimerer behovet for forbrugsstoffer og leverer avancerede funktioner til moderne industriel radiografisk prøvning.

SCANRAY

Fladpanel

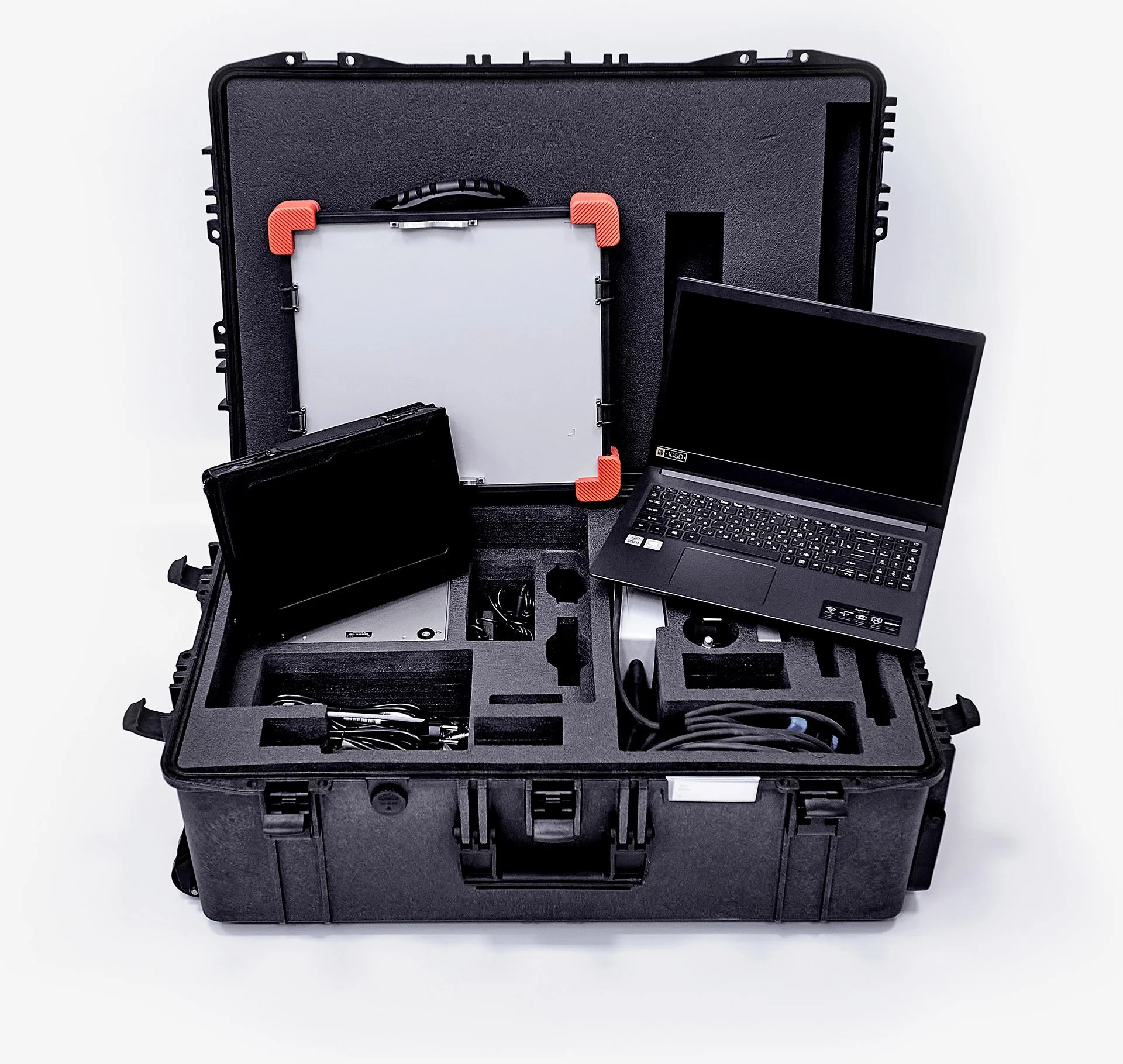

SCANRAY® er et bærbart, trådløst digitalt radiografisystem med flat-panel detektor, udviklet til krævende NDT-inspektioner.

Systemet leverer højopløselige røntgen- eller gamma-billeder i realtid direkte til tablet eller PC, ideelt til svejsninger, korrosionskontrol og kvalitetsinspektion i olie/gas, skibsbygning, luftfart og forsvar.
Fås i flere konfigurationer med kundetilpassede løsninger og tilbehør til selv de mest specialiserede opgaver.

VISIO

Automatiseret inspektion

VISIO® er et automatiseret system til visuel og dimensionskontrol af omkredssvejsninger på rørledninger fra Ø300 mm og opefter.

Systemet kan anvendes som en del af XPRESS-SCAN®-komplekset eller som en selvstændig enhed til digital profilering, måling og arkivering af svejsesømme.
Ved hjælp af en 2D laserscanner på en programmeret vogn inspiceres hele svejsningen, og resultaterne overføres trådløst i realtid til operatørens PC.

XPRESS-SCAN

Automatiseret inspektion

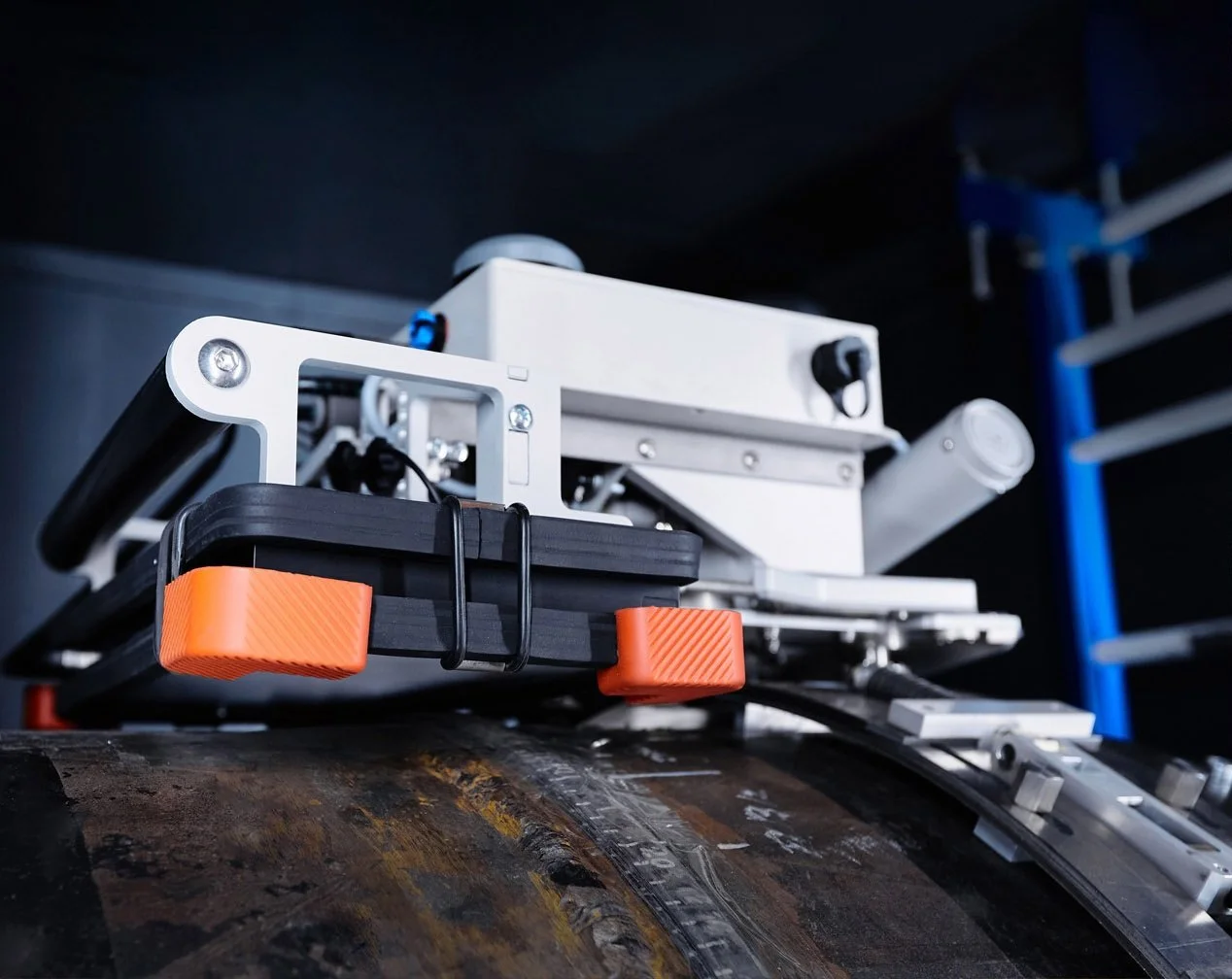

XPRESS-SCAN® er et mobilt digitalt radiografisystem til automatisk inspektion af cirkulære rørledningssvejsninger.

Systemet muliggør hurtig NDT-kontrol af enkelt- og dobbeltvægssvejsninger fra Ø159 mm og opefter, både ved nybygning, vedligehold og reparation.
Med øjeblikkelige resultater efter svejsning øges produktiviteten markant, fejl opdages tidligt, og projektforsinkelser undgås både onshore og offshore.

DR-SOFT

Software

DR-SOFT® er en avanceret, brugervenlig software til indhentning, behandling, evaluering og arkivering af radiografiske billeder.

Programmet understøtter både statiske og dynamiske billeder, giver præcise målinger af dimensioner og gråtoner samt lagring af resultater i en database.

Det opfylder fuldt ud DICONDE-standarden ASTM E2339-21, for bedre datasikkerhed og bevaring af vigtige oplysninger som materialer, svejsenumre og eksponeringsparametre.

DR Fordele

  • Øjeblikkelige resultater og færre gentagelser – højere throughput

  • Lavere driftsomkostninger: ingen film/kemi, livstidslicens uden abonnement

  • Digital kvalitet: billedbehandling, måleværktøjer og DICONDE-sporbarhed

  • Bedre geometri på kurvede overflader med bøjelig detektor (SCANRAY F)

Fremtidssikret

  • Klar til automation/robotceller og inline QA/QC

  • Skalerbar fra mobil løsning til fuld produktionslinje

  • Standardiseret, data-drevet dokumentation og nem integration til fabrikkens IT/MES

  • Klar til avanceret analyse (fx regler/algoritmer) og kontinuerlig procesoptimering

Typiske anvendelser

  • Svejseinspektion af rør/trykudstyr og konstruktioner

  • Støbegods (porer, krymp, inklusioner) og AM/3D-printede emner

  • Korrosions-/erosionskortlægning (CUI) på rør, tanke og varmevekslere

  • Kompositter, sandwichstrukturer, turbine- og maskinkomponenter
