EtherCheck ET/Bond Testing fejldetektor er designet til OFP/NDT i luft- og rumfartssektorens specifikke applikationer.
EtherCheck giver operatøren et bredt udvalg af funktioner kombineret med den mest udbredte metode til akustisk bond-test: pitch-catch. En fælles brugerflade mellem de to tilstande gør opsætningen enkel og operatørstyret.
EtherCheck Pitch-Catch-proben er ergonomisk udformet og fremstillet i CNC-bearbejdet aluminium med gummigreb, hvilket gør den både behagelig at bruge og robust.
Designet og fremstillet i Storbritannien, og vores instrumenter understøttes af ETher NDEs løfte om fremragende kundeservice og teknologi, der både er pålidelig og avanceret.
-
Generel hvirvelstrøm, plus roterende inspektion, plus ledningsevnemåling, samt pitch-catch bond-testtilstand.

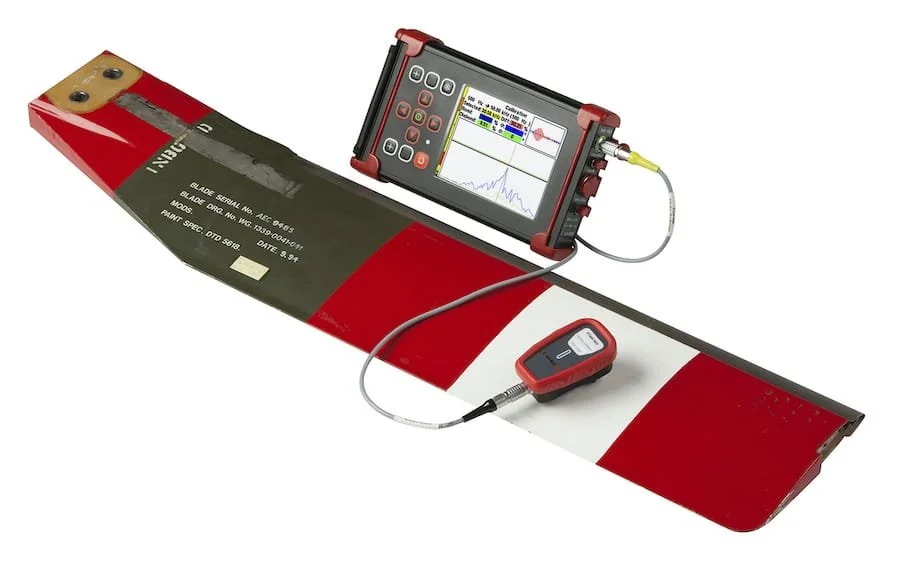

Pitch-catch, tørkoblet bond-test muliggør hurtig detektion af fejl i laminater, limede og sandwich-strukturer.
Industristandard 12-way LEMO-stik og koaksiale LEMO 00-stik.
Automatisk optimering af testfrekvens.
Kurveform, tidsakse og fase/frekvens-plots. Brugervenlig brugerflade, menustruktur i ét niveau og “quick function”-sidebar.
Stor, dagslyslæsbar skærm 145 mm (5,7").
Robust, let kabinet 1,2 kg (2,6 lb).
Op til 10 timers batteritid (blyantprobe), 7 timer (rotationsdrev). 2 års standardgaranti.
Valgfri ETherCover udvider garantien til 5 år.
-
Innovativ “Loop”-funktion
“Loop” er en praktisk måde at indfange et gentaget live-signal på og derefter justere instrumentindstillingerne – især fase, gain og filtre – så optimeringen af parametre bliver enklere.“Guides”-funktion
“Guides” gør det muligt at vise et slideshow, som nemt kan oprettes i almindelig desktop-software. Fordelen er, at instruktioner, vejledninger og procedurer for inspektionen hurtigt kan tilføjes, så NDT-inspektøren let kan skifte mellem selve inspektionen og “Guides” under en live-test.Trace
Trace-funktionen gør det muligt at lagre en referencekurve på skærmen, som vises sammen med gitteret bag live-prikken. Det gør det let for operatøren at sammenligne live-data med referencekalibreringen.Operatørdefinerede “soft keys”
Fire soft-key-positioner kan tildeles ikoner for ofte brugte funktioner samt en femte position til den senest anvendte menu. Hver gemt instrumentopsætning kan knyttes til et unikt sæt hurtigadgangs-taster med ét tryk. Der er også to fysiske frontpanel-taster, som nemt kan programmeres til hurtig adgang til instrumentfunktioner.
-
1AER002 — AeroCheck bærbar fejldetektor (AeroCheck+ Dual Frequency 20 Hz-20 MHz), software og manual på USB-stick.
AWEL002 — Tilbehør, AeroCheck, strømforsyning med udskiftelige netstik (UK, EU, US og Australien).
AWEL003 — Tilbehør, justerbar, polstret skulderrem med quick-release.
AC006 — Tilbehør, blød bæretaske til instrument.
A090 — USB-kabel, A til Mini-B, 1 meter.
40449 — Quick Reference Card – AeroCheck.
ALLCX-M02-015A — Tilbehør, kabel, LEMO 00 til Microdot, 1,5 m (Absolute).
ALL12-L04-015R — Tilbehør, kabel, LEMO 12-way til LEMO 4-way, 1,5 m (Reflection).
-
AER002 — Hård transportkuffert (AeroCheck).
AAER004 — Stænksikkert beskyttelsescover (WeldCheck/AeroCheck).
40470 — Adapterbeslag til stativ – passer til 1/4" kamerastativgevind med han-skrue (WeldCheck/AeroCheck/AeroCheck+).
AWEL006 — Ekstern holder til 8 x AA-batterier med tænd/sluk.
AWEL007 — Håndledsrem.
AWEL008 — Strømforsyning til brug i bil.
ARD002 — Mercury (mini) rotationsdrev.
ALL12-L04-015R — Tilbehør, kabel, LEMO 12-way til LEMO 4-way, 1,5 m (Reflection).
ALL12-L04-015B — Kabel, LEMO 12-way til LEMO 4-way, 1,5 m (Bridge).
ALL12-L12-020M — Kabel til Mercury (mini – ARD002) rotationsdrev. Længde 2 m. 12-way LEMO.
ALL12-F08-020ETH — Adapterkabel til Rohmann rotationsdrev MR3, SR1 og SR2. Længde 2 m. 12-way LEMO.
ALLCX-M02-015A — Tilbehør, kabel, LEMO 00 til Microdot, 1,5 m (Absolute).
ALLCX-B02-015A — Tilbehør, kabel, LEMO 00 til BNC, 1,5 m (Absolute).
ETherCheck - Tekniske data
| Prober & tilslutninger | |
|---|---|
| Probe-stik | LEMO 12-Way 2B til Absolute, Bridge og Reflection; LEMO 00 til single-element Absolute. Samtidig probedrift mulig via LEMO 12-Way og LEMO 00. |
| Rotationsdrev | 600–3000 rpm. Kompatibel med ETher Mercury (ARD002), Hocking 33A100 samt Rohmann MR3, SR1 og SR2 (kræver specialadapterkabel). |
| Frekvens, gain & fase | |
| Frekvensområde | Single: 10 Hz – 20 MHz. Dual: 10 Hz – 12,8 MHz; mix-gain −18 til +18 dB på output. |
| Samlet gain | −18 til +104 dB i trin på 0,1 / 1 / 6 dB (maks. 104 dB). |
| Input-gain | 0 dB eller 12 dB. |
| Drive | 0 dB, 6 dB og 10 dB (0 dB reference 1 mW i 50 Ω). |
| Maks. X/Y-forhold | ±100,0 dB. |
| Fase | 0,0–359,9° i 0,1° trin; Auto Phase kan automatisk indstille til forudvalgt vinkel. |
| Filtre & balance | |
| High-/Low-pass | High-pass: DC til 2 kHz (eller laveste low-pass). Low-pass: 1 Hz til 2 kHz (eller en fjerdedel af laveste testfrekvens). Variabel adaptiv balance-driftkompensation 0,01–0,5 Hz (6 trin). |
| Balance | Manuel: 14 interne belastninger (2,2 µH til 82 µH). Automatisk: optimeret belastningsvalg. |
| Alarmer | |
| Typer & output | Box og Sector, fuldt konfigurerbare; reaktion: Freeze, tone eller visuel. Digital volt-fri open-collector på 12-Way LEMO (op til 36 V DC, 10 mA). |
| Display | |
| Type & størrelse | 5,7" (145 mm) farve LCD, dagslyslæsbar. Synligt område 115,2 × 86,4 mm. Opløsning 640 × 480 px. Manuel/automatisk skærmflip (venstre/højre hånd). |
| Skærmtilstande | Full Screen, Single, Dual Spot eller Dual Pane (XY, Time-base, Waterfall eller Meter). Peak hold og %-visning. |
| Gitter & offset | Ingen, Grid (5/10/15/20 % FSH) eller Polar (5/10/15/20 % FSH). Spot-position: X −65 til +65 %, Y −50 til +50 %. Digital aflæsning i X, Y eller R,θ. |
| Lagring & optagelse | |
| Flytbar lagring | microSD op til 32 GB; >10.000 opsætninger og skærmbilleder. |
| Record & Replay | Op til 164 sekunders realtime optagelse på instrument og PC (USB), med efterfølgende justering af fase, gain, filtre, display og spot. |
| Forbindelser | |
| PC & video | USB (fuld fjernstyring + realtime data). 15-polet VGA-udgang. |
| Sprog | Engelsk, fransk, spansk, italiensk, portugisisk, russisk, japansk, kinesisk, tyrkisk, tjekkisk, norsk. |
| Bond testing (Pitch-Catch) | |
| Driftsform & visning | Tone-burst; RF (A-scan), Impedance Plane (flying spot), Frequency Spectrum, Time-base Scan*, Encoded Scan*. |
| Signalbehandling | Main gain 0–60 dB (1 dB trin); RF/halvbølge/fuld bølge-rektifikation; low-pass filtrering af amplitude/fase. |
| Udgang & frekvens | Udgangsspænding 6/8/10/12/18/24/30/36 V. Frekvens 1 kHz–100 kHz (probeafhængig). Sample-rate 440 kS/s. |
| Time-base & gates | Time-base 100 µs–2 ms (delay 0–1 ms). RF-gates: tærskel/start/bredde. Y-T-gates: flere sektorer/box/cirkel. Automatisk testfrekvens med manuel justering. |
| Pitch-Catch-probe | Nominal 30 kHz (egnet 10–50 kHz), probeseparation 17 mm, lineær vandring >5 mm, auto-genkendelse og alarm-LED. Udskiftelige runde/flade probespidser. Hus i anodiseret aluminium/stål med gummigreb. 8-pin LEMO. |
| Verifikation & selvtest | |
| Verifikation | Leveres med Verification Level 2 (2 års gyldighed), funktionskontrol og kalibrering iht. ISO 15548-1:2013. |
| Power-on self test | Selvtest af ekstern RAM, SD-RAM, accelerometer, microSD og LCD-buffer ved opstart. |
| Strømforsyning | |
| Ekstern forsyning | 100–240 V AC, 50–60 Hz, 30 W. |
| Batteri & drift | Internt 7,2 V, 3100 mAh (ca. 22,32 Wh). Op til 8 t med 2 MHz blyantprobe (30 % bagbelysning); op til 6 t med rotationsdrev (3000 rpm, 50 % duty); op til 6 t med Pitch-Catch-probe. |
| Opladning | Ca. 2,5 t. Understøtter samtidig opladning og drift. |
| Fysik & miljø | |
| Vægt | 1,2 kg (2,7 lb). |
| Mål (B × H × D) | 237,5 × 144 × 52 mm (9,4" × 5,7" × 2,1"). |
| Materiale | Aluminiumlegering Mg-Si 0,5, pulverlakeret. |
| Drift/Opbevaring | −20 til +60 °C. Opbevaring op til 12 mdr. ved −20 til +35 °C (nominelt +20 °C). |
| IP-klassning | IP54. |
* Funktioner markeret med * kræver encoder/tilbehør.
