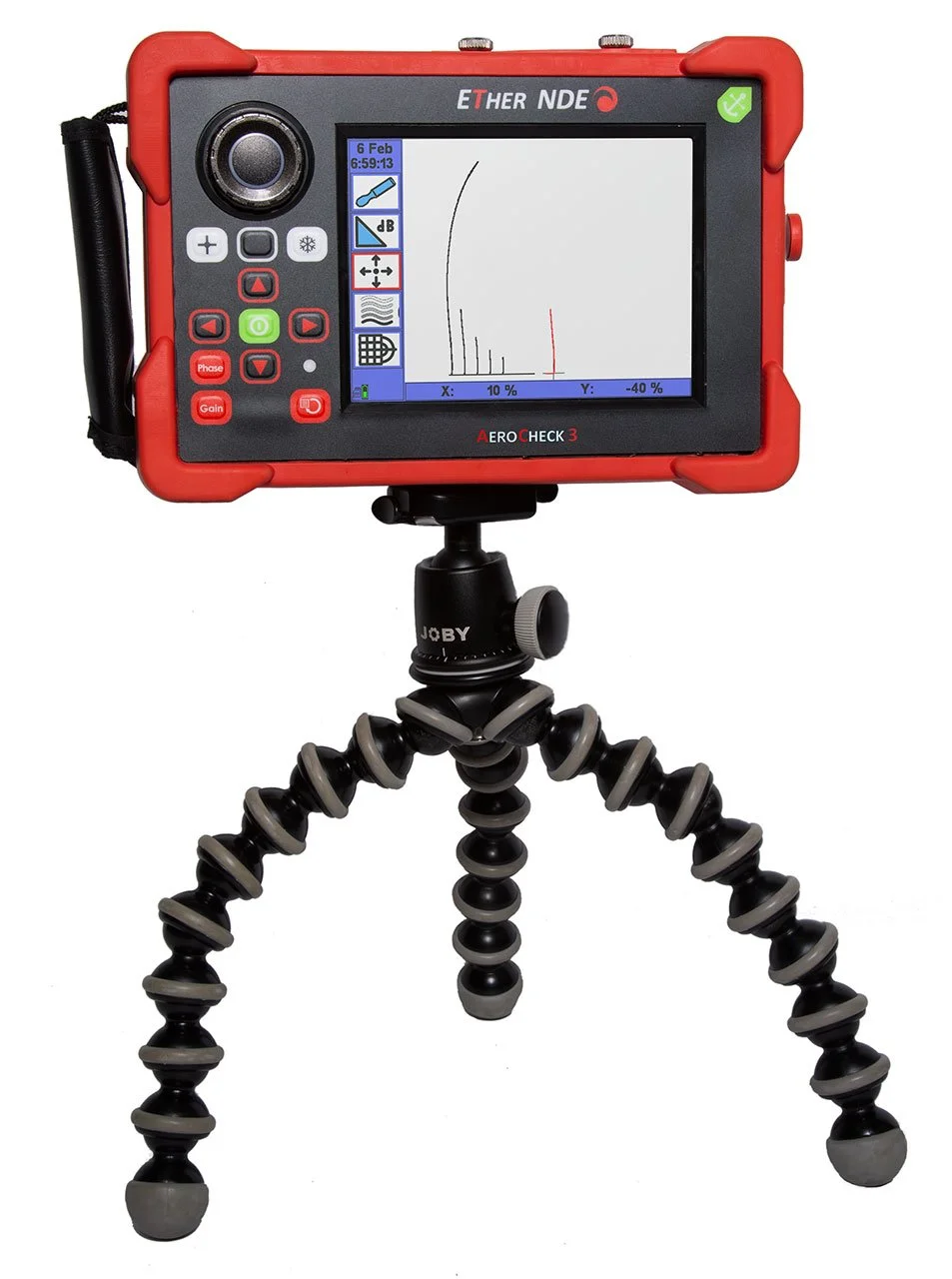

AeroCheck 3

AeroCheck 3 dobbeltfrekvens hvirvelstrøms-fejldetektor fås med eller uden tommelhjul og leverer hvirvelstrømsydelse i topklasse. Enheden har roterende inspektion med C-scan som standard samt en række avancerede funktioner.

AeroCheck 3 tilbyder et forbedret mekanisk og ergonomisk design kombineret med en række avancerede funktioner.

Baseret på operatørfeedback og med anvendelse af nye materialer giver AeroCheck 3 øget robusthed, hærdet skærm, forbedret adgang til stik og bedre ydeevne. Hertil kommer valgfrie funktioner som f.eks. et enkoderhjul.

Den dobbelte frekvensdækning fra 10 Hz til 20 MHz sikrer, at et bredt udvalg af praktiske anvendelser kan dækkes.

Kontakt

LET, ROBUST, SIKKERT GREB OG FORBEDRET BESKYTTELSE

AeroCheck 3 vejer kun 1,15 kg (2,54 lb) og har et kabinet i blandet polymer, som er modstandsdygtigt over for kraftige stød, olie og UV.

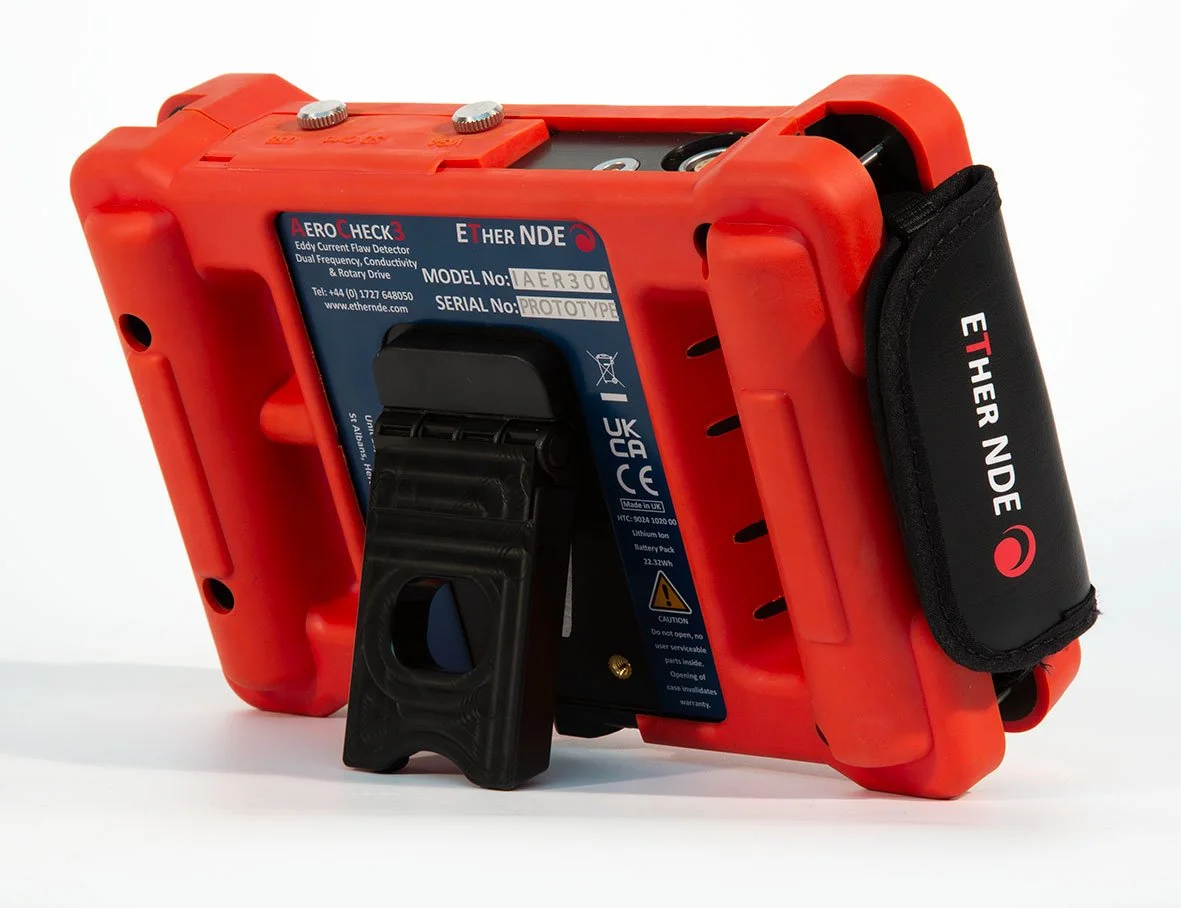

Overstøbt gummi giver brugeren bedre håndtering og sikkert greb, med eller uden handsker. Ergonomiske egenskaber er indarbejdet i kabinetdesignet, og bageste formstøbte ribber giver et mere komfortabelt greb om instrumentet under langvarig brug. En bred, aftagelig håndrem er også tilgængelig for nem transport.

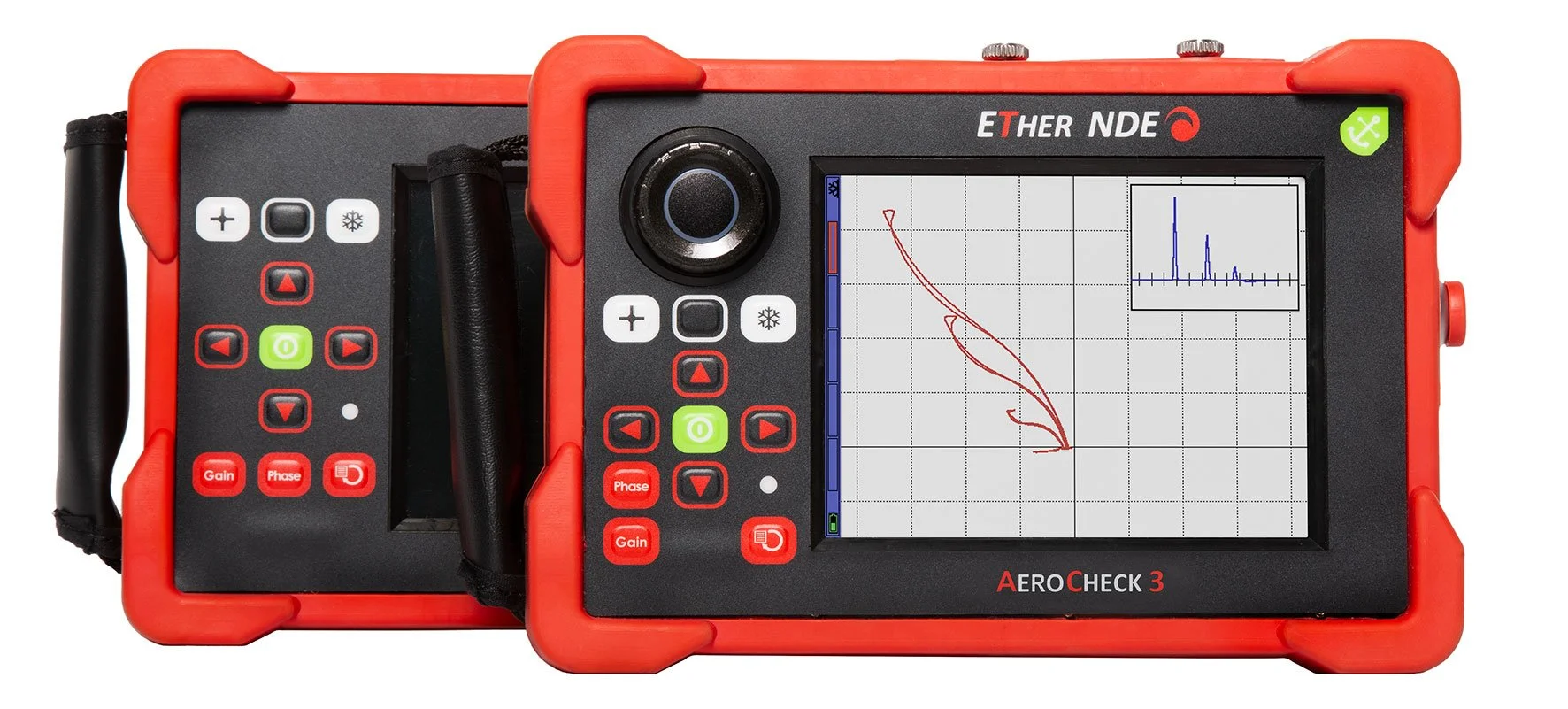

AeroCheck 3-serien fås nu i to modeller: en med standardtastatur til navigation i instrumentet og en med tommelhjulskonfiguration til hurtig, enhånds navigation i softwaren samt fase- og forstærkningsjustering under inspektion.

AeroCheck-serien kan anvendes med alle reflektions-, bro- og absolutprober fra alle producenter og benytter industristandard 12-pin LEMO- og koaksial LEMO 00-stik, hvilket mindsker behovet for adaptere.

Designet og fremstillet i Storbritannien, og vores instrumenter understøttes af ETher NDEs løfte om fremragende kundeservice og teknologi, der er både pålidelig og avanceret.

    • Roterende drivværk med C-scan som standard.

    • Industristandard probestik.

    • Brugervenlig brugerflade, menustruktur i ét niveau og sidepanel til hurtigfunktioner.

    • Stor, dagslyslæsbar skærm på 145 mm (5,7").

    • Robust, ergonomisk overstøbt kabinet; lav vægt 1,15 kg (2,54 lb).

    • Op til 10 timers batteritid (blyantsonde), 7 timer (rotationsdrev).

    • Opladningstid på 2,5 timer, samtidig opladning og drift.

    • 3 års standardgaranti.

    • Valgfri ETherCover, der udvider garantien til 6 år.

  • Roterende inspektion – C-scan

    Den nye højopløselige C-scan-funktion giver et billede af inspektion af hul med indvendig diameter. Billedet gør det muligt at visualisere de enkelte lag i et inspiceret hul. De indsamlede data kan gemmes som et fuldt dataarray med op til to frekvenser. Yderligere analyse kan udføres både på instrumentet og offline på en desktop-pc. De lagrede data kan efterfølgende analyseres og optimeres, idet Gain og Fase kan justeres fuldt ud efter testen. Det øger markant sandsynligheden for detektion og forbedrer datafortolkningen. Der kan gemmes op til 10.000 scans på det medfølgende 32 GB SD-kort.

    Auto-Mix

    Auto-mix forenkler den til tider komplekse proces med at blande to forskellige frekvenssignaler. På AeroCheck 3 kan dette udføres via nogle få enkle trin, og når opsætningen er på plads, aktiveres Auto-mix med ét tryk. En dual-frekvens-mix udnytter fase- og følsomhedsændringen mellem to forskellige indikations-typer til at undertrykke den ene og fremhæve den anden.

    Innovativ “Loop”-funktion

    “Loop” er en praktisk måde at indfange et kort, gentaget live-signal på og derefter optimere instrumentindstillingerne i realtid – især Fase, Gain, Balance, Filtre og skærmkonfiguration – for at gøre optimeringen af parametre enklere. Funktionen er særligt velegnet til kalibreringsopsætning, fx ved indstilling af en dual-frekvens-mix.

    “Guides”-funktion

    “Guides” giver brugeren mulighed for at vise et slideshow, der nemt kan oprettes med almindeligt anvendt desktop-software. Fordelen er, at instruktioner, vejledninger og procedurer for inspektionen hurtigt kan tilføjes i AeroCheck 3, så NDT-inspektøren let kan skifte mellem selve inspektionen og “Guides”, mens der udføres en live-test.

    Trace

    Trace-funktionen gør det muligt at gemme en referencekurve på skærmen, som vises sammen med gitteret bag den live måleprik. Det gør det let for operatøren at sammenligne live-data med referencekalibreringen.

    Operatørdefinerede “soft keys”

    Der findes fire soft-key-positioner til operatørvalgte ikoner for ofte anvendte funktioner samt en femte position til den senest brugte menu. Hver gemt instrumentopsætning kan knyttes til et unikt sæt af hurtigadgangs-soft-keys, som aktiveres med ét tryk. Der er desuden to fysiske frontpanel-taster, der nemt kan programmeres til hurtig adgang med ét tryk til ofte brugte instrumentfunktioner. Sidepanelet kan vises med genkendelige ikoner for hurtig funktionsadgang, og “quick-setting”-menuen giver nem opsætning, gennemgang og justering.

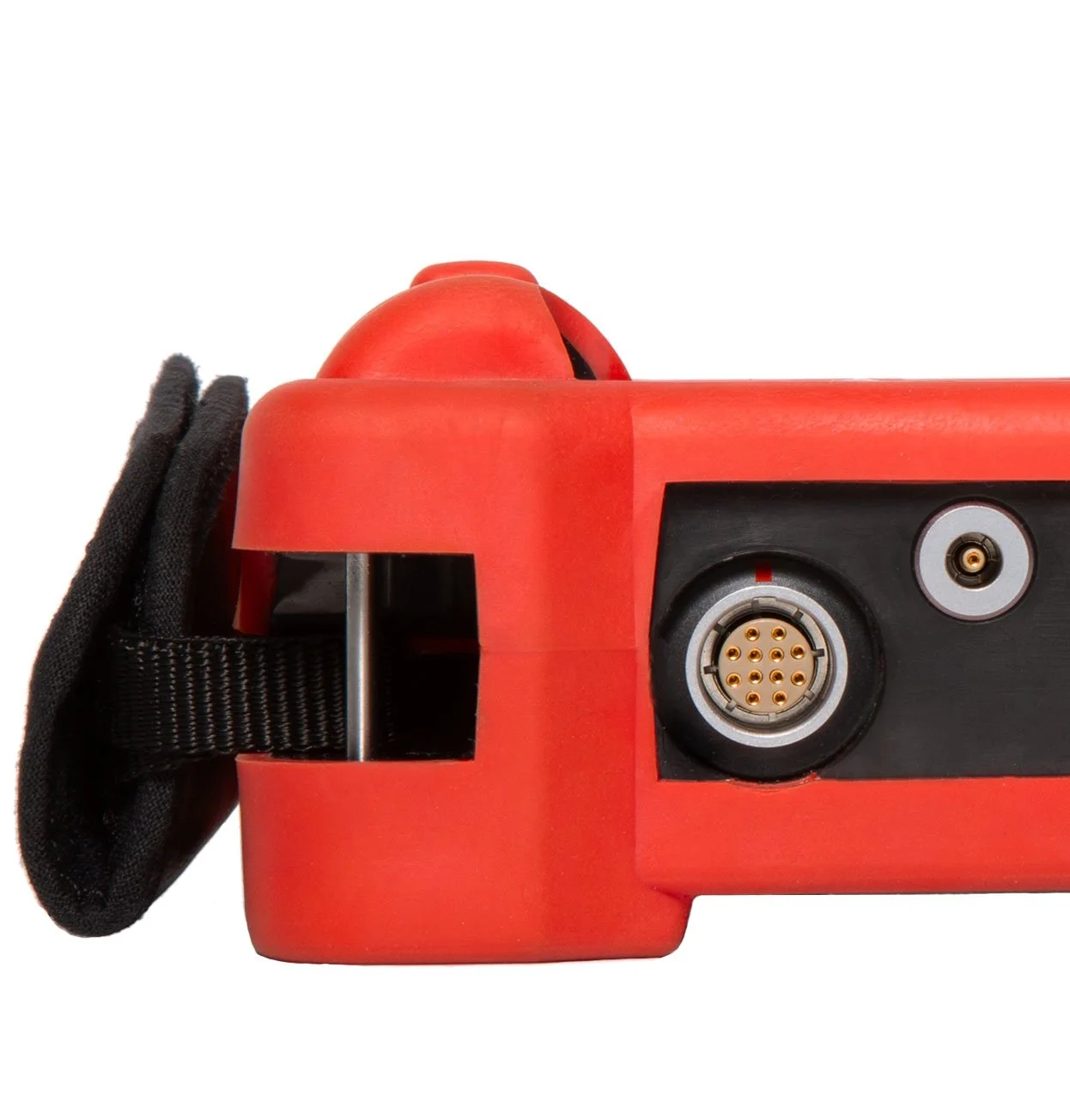

    Industristandard probetilslutninger

    Alle probetilslutninger på AeroCheck 3 er designet til IP-klasseniveauer (instrumentet er designet til at opfylde IP64, mens stik er IP68), hvilket yderligere øger fejldetektorens anvendelighed i industrielle miljøer. Serien kan bruges med et bredt udvalg af hvirvelstrømsprober – Absolute, Bridge og Reflection – fra alle producenter og benytter industristandard 12-Way LEMO-stik (2B) samt LEMO 00 koaksialstik til enklere tilslutning af absolutprober. Samtidig probe-drift er mulig via LEMO 12-Way og LEMO 00.

  • AeroCheck 3 sæt (keypad-version): KIAER300

    Varenummer — Beskrivelse

    • 1AER300 — Instrument, AeroCheck 3 bærbar hvirvelstrøms-fejldetektor, software og manual på USB-stick.

    • AWEL009 — Tilbehør, AeroCheck 3 – LEMO-type strømforsyning med udskiftelige netstik (UK, EU, US og AUS).

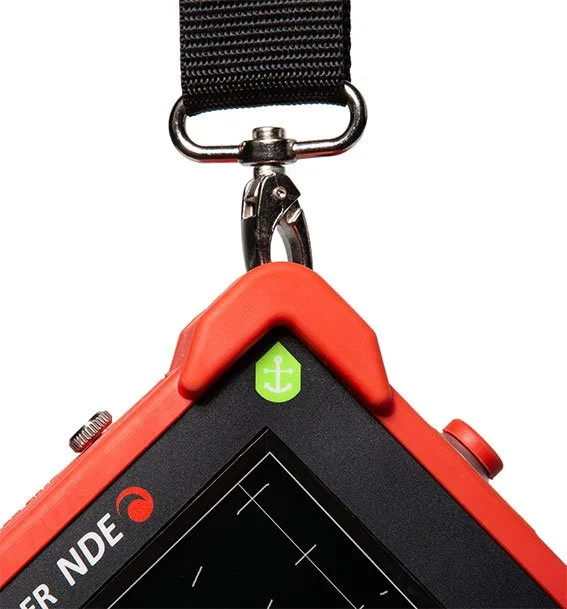

    • AWEL003 — Tilbehør, justerbar skulderrem med quick-release spænder.

    • AC006 — Tilbehør, blød bæretaske til instrument.

    • A090 — USB-kabel, A til mini-B, 1 meter.

    • 41292 — Quick Reference Card (A5) – AeroCheck 3 (hurtigreferencekort).

    • ALLCX-M02-015A — Tilbehør, kabel/ledning, LEMO 00 til Microdot, 1,5 m (Absolute).

    • ALL12-L04-015R — Tilbehør, kabel/ledning, LEMO 12-way til LEMO 4-way, 1,5 m (Reflection).

    • A439 — Splitringe – indvendig diameter (ID) 25,00 mm, tykkelse 3 mm (SKU: NPS25).

    AeroCheck 3 sæt (tommelhjuls-version): KIAER300TW

    Varenummer — Beskrivelse

    • 1AER300TW — Instrument, AeroCheck 3 bærbar hvirvelstrøms-fejldetektor, tommelhjul, software og manual på USB-stick.

    • AWEL009 — Tilbehør, AeroCheck 3, LEMO-type strømforsyning med udskiftelige netstik (UK, EU, US og AUS).

    • AWEL003 — Tilbehør, justerbar, polstret skulderrem med quick-release spænder.

    • AC006 — Tilbehør, blød bæretaske til instrument.

    • A090 — USB-kabel, A til mini-B, 1 meter.

    • 41242 — Quick Reference Card (A5) – AeroCheck 3 (hurtigreferencekort).

    • ALLCX-M02-015A — Tilbehør, kabel/ledning, LEMO 00 til Microdot, 1,5 m (Absolute).

    • ALL12-L04-015R — Tilbehør, kabel/ledning, LEMO 12-way til LEMO 4-way (Reflection).

    • A439 — Splitringe – indvendig diameter (ID) 25,00 mm, tykkelse 3 mm (SKU: NPS25).

  • Varenummer — Beskrivelse

    • AWEL010 — Stænksikkert beskyttelsescover (kun keypad-version).

    • AWEL011 — Stænksikkert beskyttelsescover (kun tommelhjuls-version).

    • ALLCX-M02-015A — Tilbehør, kabel/ledning, LEMO 00 til Microdot, 1,5 m.

    • ALL12-B02-015A — Tilbehør, kabel/ledning, 12-polet LEMO til BNC-stik, 1,5 m kabel (Absolute).

    • ALL12-L04-015B — Tilbehør, kabel/ledning, LEMO 12-way til LEMO 4-way (Broprober).

    • ALL12-L04-015R — Tilbehør, kabel/ledning, LEMO 12-way til LEMO 4-way (Reflektionsprober).

    • ALL12-M02-M02-015AR — Tilbehør, kabel/ledning, 12-way LEMO til 2x Micro-stik, 1,5 m (RX/TX) (Reflection).

    • ALL12-L12-020M — Tilbehør, kabel/ledning, 12-way LEMO til 12-way LEMO, 2,0 m (rotationsdrev).

    • AWEL012 — Tilbehør, PELI STORM iM2300 kuffert med specialtilpassede skumindlæg.

    • AALCX — Tilbehør, adapter, LEMO 00 koaksial til BNC-hunstik.

    • A418 — Håndrem AeroCheck 3.

Tekniske data

Prober og tilslutninger
Probe-stikLEMO 12-way 2B til Absolute, Bridge og Reflection; LEMO 00 til single-element Absolute. Samtidig probedrift mulig via LEMO 12-way og LEMO 00.
Rotationsdrev600 - 3000 rpm. Kompatibel med ETher Mercury (ARD002), Hocking 33A100 samt Rohmann MR3, SR1 og SR2 (kræver specialadapterkabel).
Frekvens, gain og fase
FrekvensområdeSingle: 10 Hz - 20 MHz. Dual: 10 Hz - 20 MHz.
Samlet gain-18 til +104 dB i trin på 0,1 / 1 / 6 dB (maks. 104 dB) + mix-gain (-18 til +18 dB på output).
Input gain0 dB eller 12 dB.
Drive-6 dB til +10 dB i 1 dB trin (0 dB reference 1 mW i 50 Ω).
Maks. X/Y-forhold±100,0 dB.
Fase0,0 - 359,9° i 0,1° trin; Auto Phase kan automatisk indstille til en forudvalgt vinkel.
Filtre og balance
High/Low-passHigh-pass: DC til 2 kHz eller laveste low-pass. Low-pass: 1 Hz til 2 kHz eller en fjerdedel af laveste testfrekvens. Variabel adaptiv balance-driftkompensation 0,01 - 0,5 Hz (6 trin).
BalanceManuel: 14 interne belastninger (2,2 µH - 82 µH). Automatisk: optimeret belastningsvalg.
Alarmer
TyperBox og Sector, fuldt konfigurerbare. Reaktion: Freeze, tone eller visuel. Output: open-collector transistor (op til 50 V DC, 10 mA) på 12-way LEMO.
Display
Type og størrelse145 mm (5,7") farve LCD, dagslyslæsbar; synligt område 115,2 x 86,4 mm. Opløsning 640 x 480 px. Anti-refleks polycarbonat (2 mm), anti-glare og UV-beskyttet.
SkærmtilstandeFull Screen, Single, Dual Spot eller Dual Pane med XY, Time-base, Waterfall eller Meter; peak hold og procentvis aflæsning.
GitterIngen, Grid (5, 10, 15, 20% FSH) eller Polar (5, 10, 15, 20% FSH).
Offset og digital aflæsningSpot-position: X -65 til +65%, Y -50 til +50%. Digital visning i X, Y eller R,θ.
Lagring og optagelse
MicroSDOpsætningsfiler og skærmbilleder på microSD op til 32 GB, typisk over 10.000 poster.
Record & ReplayRealtime optagelse og afspilning på instrument og PC op til 164 sekunder.
Udgang og kommunikation
USBPC-forbindelse med fuld fjernstyring og realtime data.
AlarmudgangVolt-fri open-collector på 12-way LEMO (36 V DC, 10 mA maks.).
VGA15-polet VGA-udgang.
SprogEngelsk, fransk, spansk, italiensk, portugisisk, russisk, japansk, kinesisk, tyrkisk, tjekkisk, norsk.
Verifikation og selvtest
VerifikationsniveauVerification Level 2, gyldig i 2 år, funktionskontrol og kalibrering iht. ISO 15548-1:2013.
Power On Self TestSelvtest ved opstart af RAM, accelerometer, microSD og LCD-buffer.
Strømforsyning
BatteriInternt 7,2 V nominelt, 3100 mAh (22,32 Wh).
DrifttidMere end 7 timer med svejseprobe ved 100 kHz og 50% bagbelysning.
OpladningOpladning 2,5 timer, samtidig opladning og drift.
Ekstern forsyning100 - 240 V AC, 50 - 60 Hz, 30 W.
StrømstikLEMO OS hermaphroditic keying, half-moon insert (IP68).
Fysik og miljø
Vægt1,15 kg (2,54 lb).
Mål (B x H x D)222,2 x 152,2 x 47,4 mm (8,75" x 6,0" x 1,87").
MaterialerKabinet: PC-ABS. Overstøbning: TPE-gummi.
Driftstemperatur-20 til +60 °C.
OpbevaringOp til 12 måneder -20 til +35 °C, nominelt +20 °C.
IP-klasseDesignet til at opfylde IP64; stik er IP68.
Avancerede funktioner
Auto-MixForenkler dual-frekvens mix; opsættes i få trin og aktiveres med ét tryk.
LoopIndfanger gentaget live-signal og muliggør optimering i realtid af fase, gain, balance, filtre og visning.
GuidesVisning af slides med instruktioner, tutorials og procedurer direkte på instrumentet.
TraceLagrer referencekurve på skærmen for hurtig sammenligning med live-data.
Ledningsevne (option)Automatisk detektion af ledningsevneprobe og skift til ledningsevnemåling (via option).
Garanti
Standard3 års garanti. Med ETherCover udvides garantien til 6 år inkl. årlig kalibrering.
