ACE (ACFMT)

ACE: Næste generation af bærbar ACFMT-inspektionsteknologi

ETher NDE’s ACE bærbare instrument til Alternating Current Field Measurement (ACFMT) samler alle de avancerede muligheder i ACFMT-baseret NDT-inspektion i en let, robust og brugervenlig enhed.

Med et udvalg af standard- og kundetilpassede prober udviklet internt leverer ACE en alsidig løsning til et bredt spektrum af industrielle anvendelser og sikrer pålidelige, præcise inspektionsresultater, hver gang.

Kontakt

ACE — let, robust og klar til ACFMT-inspektion

  • Let og holdbar: Designet til bærbarhed uden at gå på kompromis med robusthed. ACE er ideel til on-site inspektion udført af én operatør.
  • ACFMT-teknologi: Baseret på hvirvelstrømsprincipper inducerer ACE små, ensartede strømme i emnets overfladelag. Ændringer i disse strømme måles for at detektere og karakterisere overfladebrydende fejl, med præcis bestemmelse af længde og dybde.
  • Omfattende rapportsoftware: ACE-R gør det muligt at generere detaljerede inspektionsrapporter med fejlstørrelser, positioner og testdata. Alle scanningsdata lagres for sporbarhed og softwaren understøtter dybdegående analyser og tilpasset rapportgenerering.

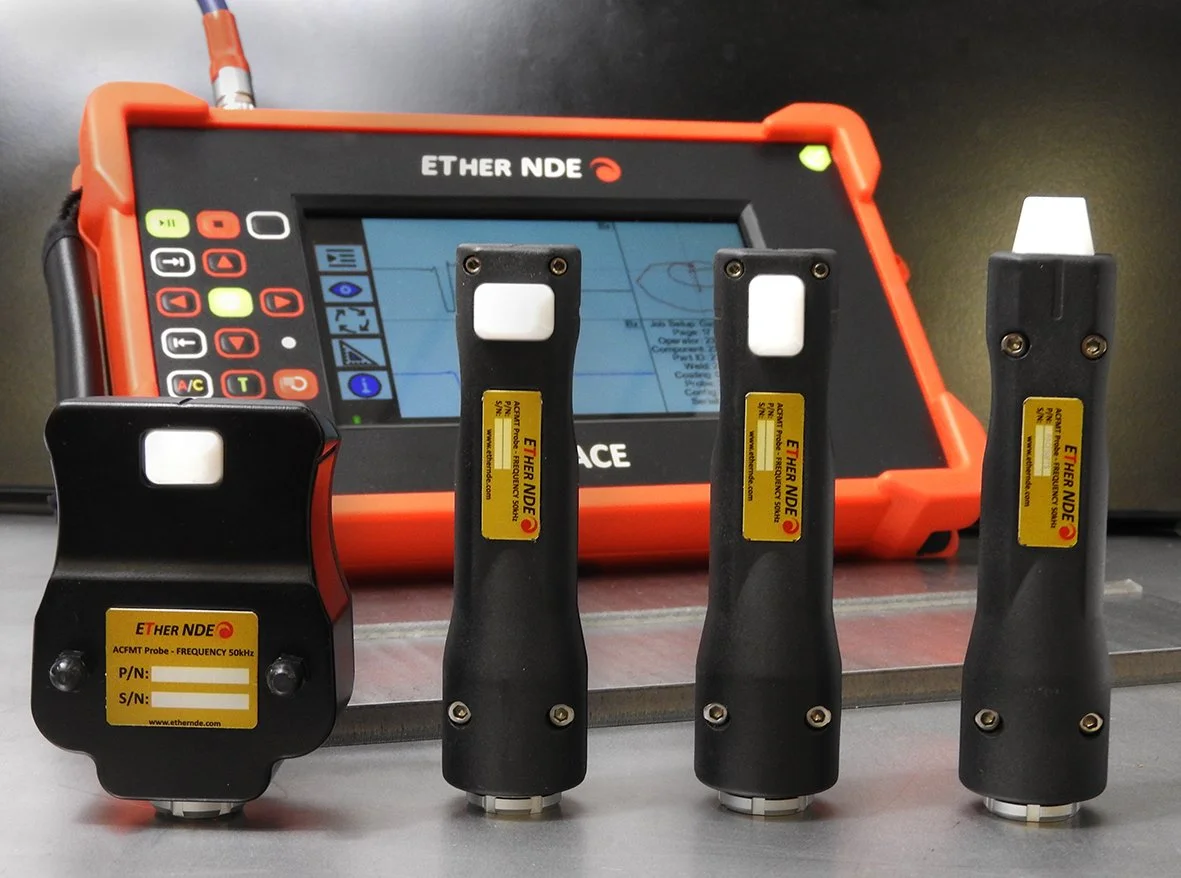

Alsidige og innovative ACFMT-prober

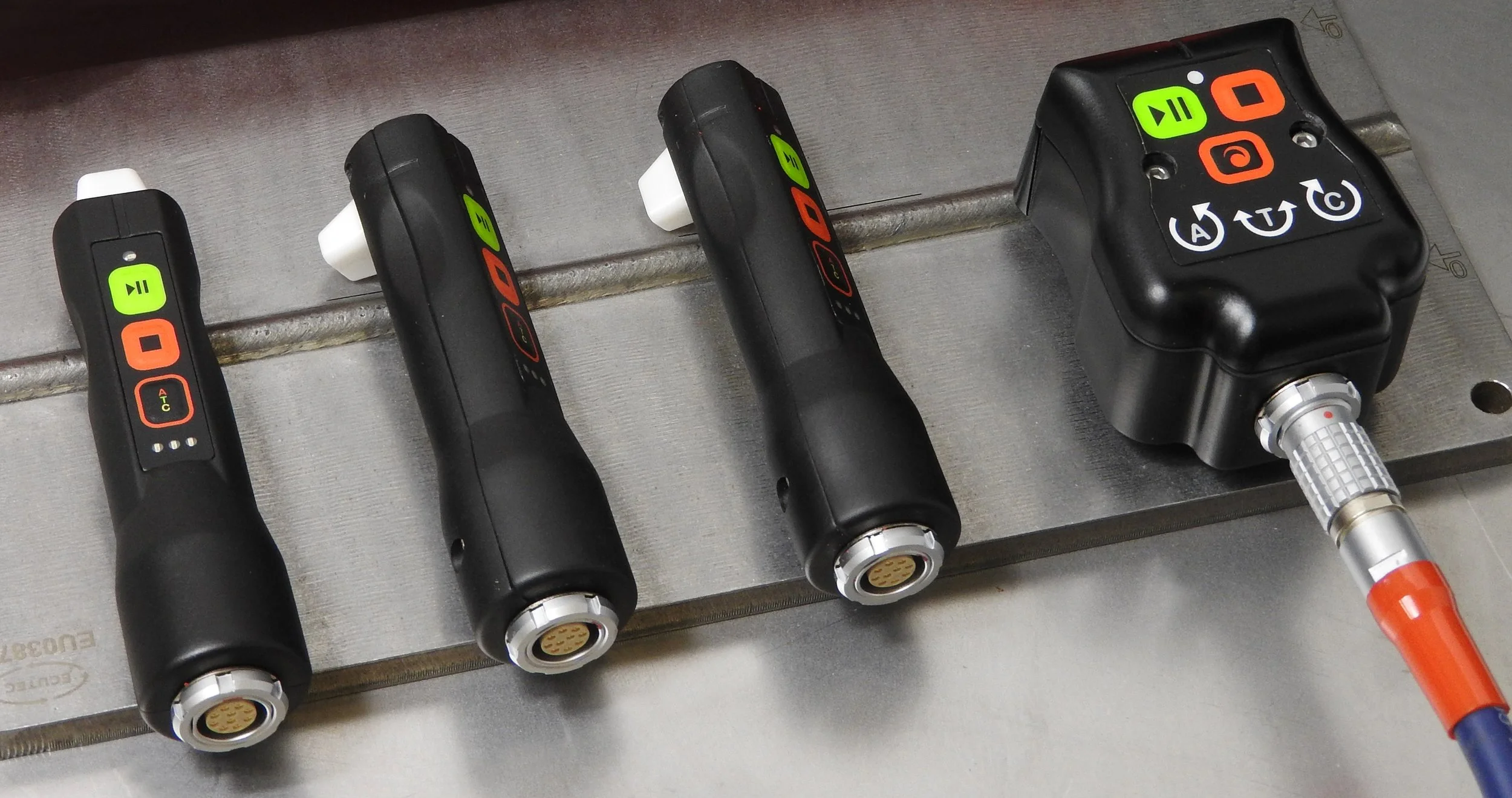

ACE-systemet omfatter et bredt udvalg af ACFMT-prober, både standard og kundetilpassede, udviklet til stabile, gentagelige målinger. Hver probe er udstyret med integrerede knapper til Start/Pause, Stop og Skift retning, hvilket gør dem ideelle til énmandsbetjening.

  • Standard svejseprober: Ideelle til inspektion af oversiden af svejsninger. De store drivspoler er velegnede til størrelsesbestemmelse af dybe fejl og kan også anvendes til generelle komponentinspektioner, hvor adgangen tillader det.
  • Blyantprober: Når større svejseprober ikke kan komme til, findes blyantprober med lige eller 90° næsestykke. De giver adgang til trange eller udfordrende områder og har mindre drivinduktorer for forbedret ydeevne, især omkring pladekanter.

Uanset om du inspicerer ferritiske eller austenitiske svejsninger, understøtter ACE 5 kHz prober til ferritiske svejsninger og 50 kHz prober til austenitiske svejsninger, så du opnår præcise resultater på tværs af mange materialer.

Avanceret software til smidige inspektioner

ACE’s inspektionssoftware er optimeret til at arbejde tæt sammen med hardwaren og gør inspektioner enklere, hurtigere og mere effektive.

  • Realtidsfeedback: Prober giver live scanningsstatus og konfigurationsdetaljer, så du kan overvåge inspektionen trin for trin.
  • Audit-sporbarhed og datalagring: Alle scanningsdata lagres for fuld sporbarhed, så hver inspektion er grundigt dokumenteret og let tilgængelig til senere gennemgang.
  • Tilpassede rapporter: Den tilhørende desktopsoftware muliggør dybdegående analyse af scanningsdata og oprettelse af skræddersyede, kundespecifikke rapporter – inkl. fejlstørrelser, positioner og detaljerede inspektionsdata.

Nem rapportering

Det er enkelt at oprette inspektionsrapporter med ACE. Med få tryk kan du hurtigt generere en rapport fra et vilkårligt datasæt. Den endelige rapport indeholder:

  • Lokationsoplysninger
  • Relevante datakurver (traces)
  • Fejlstørrelser
  • Noter indtastet under inspektionen

Rapporter kan eksporteres som PDF og DOCX og indeholder detaljer om anvendt probe og instrument samt inspektørens godkendelse (“sign-off”) til verifikation.

Anvendelser på tværs af brancher

  • Rope access-inspektioner
  • Svejseinspektioner
  • Raffinaderirør og -beholdere
  • Malede og belagte konstruktioner
  • Rørledningssvejsninger
  • Broer og infrastruktur
  • Offshore/onshore topside-konstruktioner

    • Letvægts, 1,4 kg, ergonomisk og robust bærbart design - ideelt til én operatør.

    • To prober medfølger i standardsættet: én svejseprobe og én blyantprobe.

    • Stor 7" højkontrast LCD-vejrbestandig skærm sikrer klar synlighed under alle lysforhold, perfekt til udendørs inspektion i al slags vejr.

    • Lang batteritid: Udvidet batteriydelse giver mere end 10 timers drift i felten.

    • Ingen softwarelicensgebyrer.

    • Standard 2 års garanti medfølger.

    • Valgfri ETherCover udvider garantien til 5 år.

    • Opret hurtigt en rapport ud fra et hvilket som helst datasæt, som inkluderer fejlstørrelser og lokationsoplysninger, relevante datakurver (traces) og inspektionsnoter.

    • Den medfølgende desktopsoftware understøtter operatør og kunde med analysefunktioner til at undersøge scanningsdata og udarbejde skræddersyede, kunde- eller opgavefokuserede rapporter.

    • ACE er designet til at opfylde kravene i ASTM Standard Practice for Examination of Welds ved brug af Alternating Current Field Measurement Technique (E2261-03), seneste revision: E2261-17.

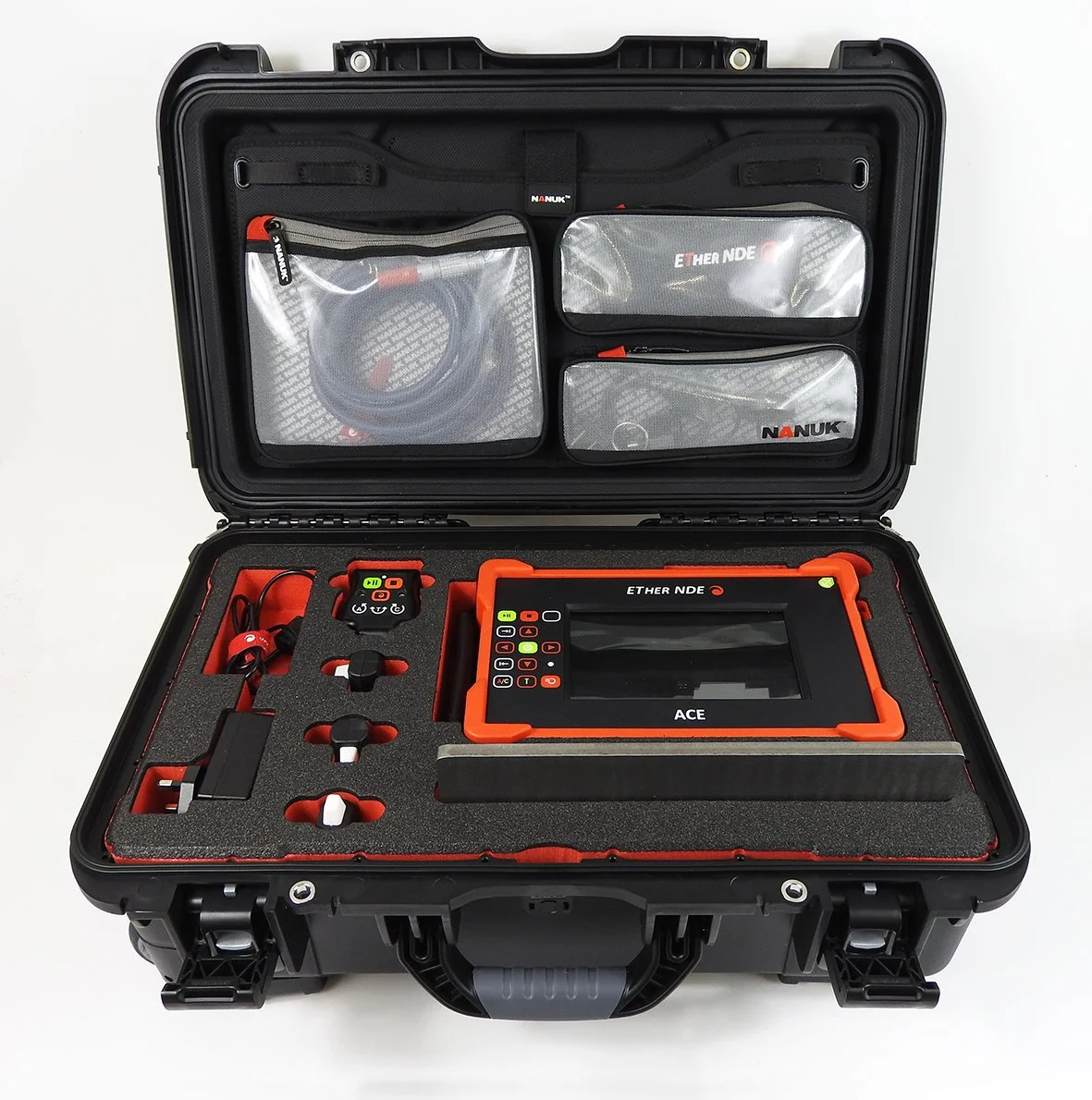

    • IACF001 — Instrument, ACE ACFMT bærbar fejldetektor, software og manual på USB-stick.

    • ALL10-L10-02-ACF — Tilbehør, kabel, LEMO 10-way til LEMO 10-way, 2 m, ACE ACFMT, topside.

    • AWEL009 — Tilbehør, LEMO-type strømforsyning med udskiftelige netstik (UK, EU, US og AUS).

    • AWEL003 — Tilbehør, justerbar skulderrem med hurtigudløser-spænder.

    • A090 — USB-kabel, A til Mini-B, 1 m (RoHS-kompatibel).

    • 41339 — Quick Reference Card (A5, dobbeltsidet) - ACE ACFMT.

    • A439 — Splitringe - nikkelbelagt stål, indvendig diameter 25,00 mm, tykkelse 3 mm (SKU: NPS25).

    • ATBACFWCS — Tilbehør, referenceprøvningsblok, ACE ACFMT, Weld Reference Standard 1 - ASTM E2261-17, elliptiske slidser. To elliptiske slidser placeret i svejsens tå med mål: A = 50 mm x 5 mm, B = 20 mm x 2 mm, kulstål.

    • PACF05PTI — Probe, ACE ACFMT, 5 kHz (ferritisk), blyant, topside, 90° inline.

    • PACF05WT — Probe, ACE ACFMT, 5 kHz (ferritisk), weld, topside.

    • AC023 — Tilbehør, hård bærekuffert til instrument (ACE ACFMT) standard.

    • PACF05PTS — Probe, ACE ACFMT, 5 kHz (ferritisk), blyant, topside, lige.

    • PACF50PTS — Probe, ACE ACFMT, 50 kHz (austenitisk), blyant, topside, lige.

    • PACF05PTI — Probe, ACE ACFMT, 5 kHz (ferritisk), blyant, topside, 90° inline.

    • PACF50PTI — Probe, ACE ACFMT, 50 kHz (austenitisk), blyant, topside, 90° inline.

    • PACF05PTT — Probe, ACE ACFMT, 5 kHz (ferritisk), blyant, topside, 90° transverse.

    • PACF50PTT — Probe, ACE ACFMT, 50 kHz (austenitisk), blyant, topside, 90° transverse.

    • PACF05WT — Probe, ACE ACFMT, 5 kHz (ferritisk), weld, topside.

    • PACF50WT — Probe, ACE ACFMT, 50 kHz (austenitisk), weld, topside.

    • ALL10-L10-02-ACF — Tilbehør, kabel, LEMO 10-way til LEMO 10-way, 2 m, ACE ACFMT, topside.

    • ALL10-L10-05-ACF — Tilbehør, kabel, LEMO 10-way til LEMO 10-way, 5 m, ACE ACFMT, topside (standard).

    • ALL10-L10-10-ACF — Tilbehør, kabel, LEMO 10-way til LEMO 10-way, 10 m, ACE ACFMT, topside.

    • ALL10-L10-20-ACF — Tilbehør, kabel, LEMO 10-way til LEMO 10-way, 20 m, ACE ACFMT, topside.

    • ATBACFWCS — Tilbehør, referenceprøvningsblok, ACE ACFMT, Weld Reference Standard 1 - ASTM E2261-17, elliptiske slidser, kulstål.

    • ATBACFWSS — Tilbehør, referenceprøvningsblok, ACE ACFMT, Weld Reference Standard 1 - ASTM E2261-17, elliptiske slidser, rustfrit stål.

    • AC022 — Tilbehør, blød bæretaske til instrument (ACE ACFMT).

ACE ACFMT — Tekniske data

ACFMT & prober
Probe-stikLEMO 10-way 2B.
Frekvens5 kHz (ferritiske svejsninger) og 50 kHz (austenitiske svejsninger).
AutodetektionAutomatisk genkendelse af tilsluttet ACFMT-probe.
TraceButterfly / Bx / Bz.
FunktionerRecord/Replay, markørplacering, fejlstørrelsesbestemmelse; gentagelig og præcis måling af længde og dybde. Inspektion gennem belægninger uden forudgående rengøring.
Display & lagring
Skærm7" WVGA farvedisplay, 800 × 480 px, 24-bit RGB. Touchfunktion tilgængelig.
Flytbar lagringmicroSD op til 32 GB.
Forbindelser
PC-tilslutningUSB med fuld fjernstyring og realtime data.
Video15-polet VGA-udgang.
SprogEngelsk.
Strømforsyning
BatteriInternt Li-ion, 7,2 V nominelt, ca. 46,08 Wh.
DrifttidMere end 10 timer.
OpladningCa. 5 timer. Understøtter samtidig opladning og drift.
Ekstern forsyning100–240 V AC, 50–60 Hz, 30 W.
StrømstikLEMO OS, hermaphroditic keying, half-moon insert (IP68).
Power-on selvtestTest af ekstern RAM, accelerometer, microSD og LCD-buffer ved opstart.
Fysik & miljø
VægtUnder 1,4 kg (3,0 lb).
Mål (B × H × D)282 × 171 × 66 mm.
MaterialerABS med overmould i polyurethan-gummi.
Driftstemp.−20 til +60 °C.
OpbevaringOp til 12 måneder ved −20 til +35 °C.
IP-klassningDesignet til at opfylde IP64.
Fastgøringspunkter4 robuste hjørnepunkter til sele/line.
OverensstemmelseASME, EN61010-1, CE. Opfylder ASTM E2261-17 for ACFM-undersøgelse af svejsninger.
Garanti
Standard2 års garanti.
ETherCover (tilvalg)Udvider garantien til 5 år og omfatter årlig kalibrering, hurtig reparation, softwareopdateringer samt én udskiftning af batteri og keypad i perioden.
Kontakt
ACE (ACFMT) - Brochure
