WeldCheck 3

WeldCheck 3 er en dobbeltfrekvens hvirvelstrøms-fejldetektor med ledningsevnemåling, hvilket betyder, at instrumentet kan bruges til både dual- og enkeltfrekvensapplikationer.

Med forbedret mekanisk og ergonomisk design bringer WeldCheck 3 ETher NDEs WeldCheck-serie helt ajour. Baseret på operatørfeedback fra feltet og ved at anvende nye kabinetmaterialer giver WeldCheck 3 brugeren øget robusthed, hærdet skærm, bedre adgang til stik og højere ydeevne, kombineret med valgfrie funktioner som for eksempel enkoderhjul.

WeldCheck 3 er ideel og fleksibel til et meget bredt udvalg af hvirvelstrømsopgaver takket være sin høje ydeevne, herunder svejseinspektion, detektion af overfladefejl og lavfrekvent inspektion af ikke-ferromagnetiske materialer.

Kontakt

WeldCheck 3 er klar til alle miljøer

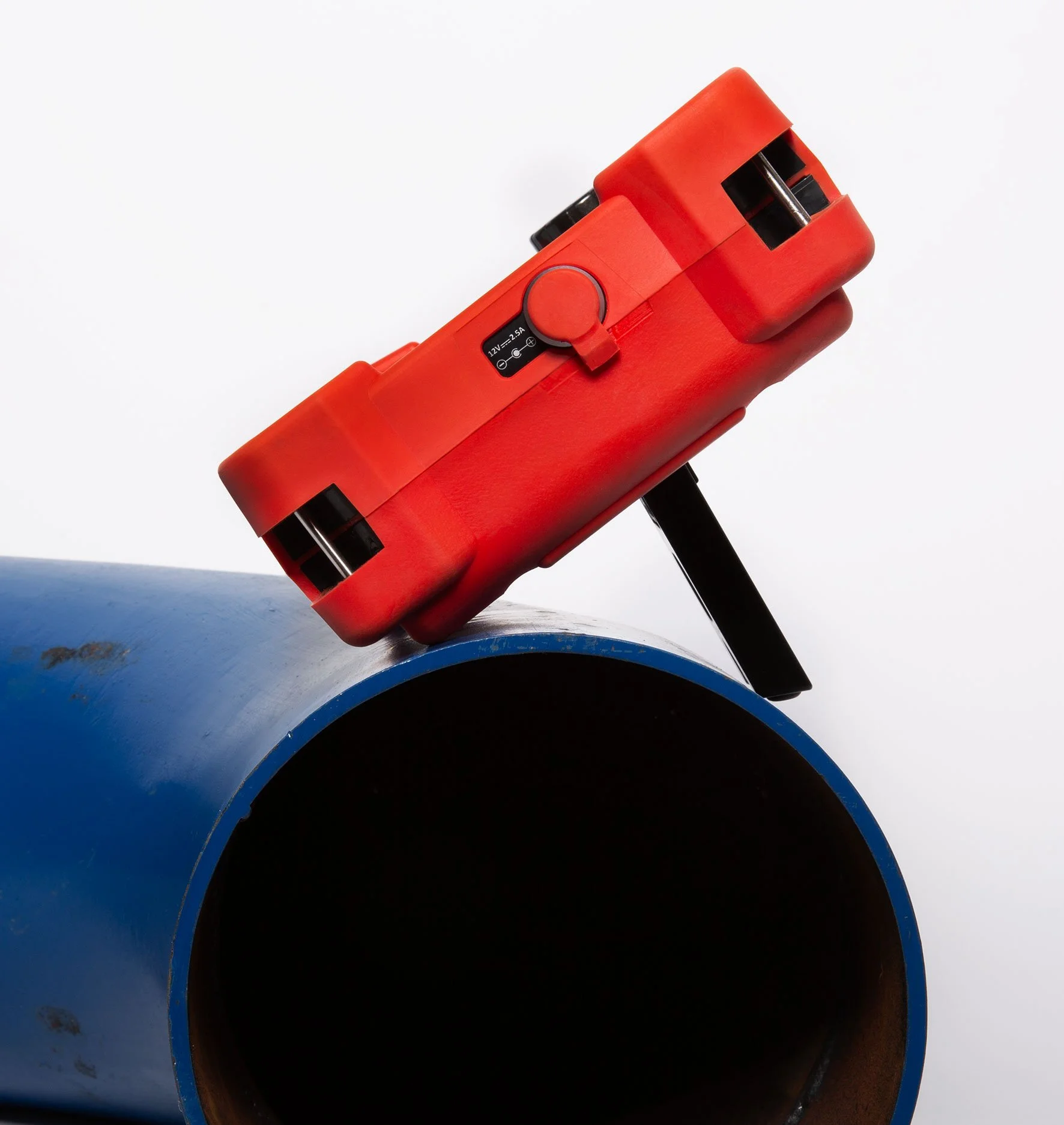

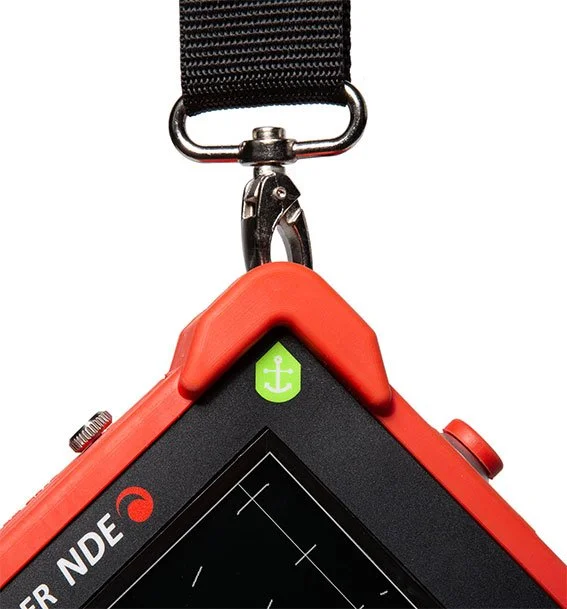

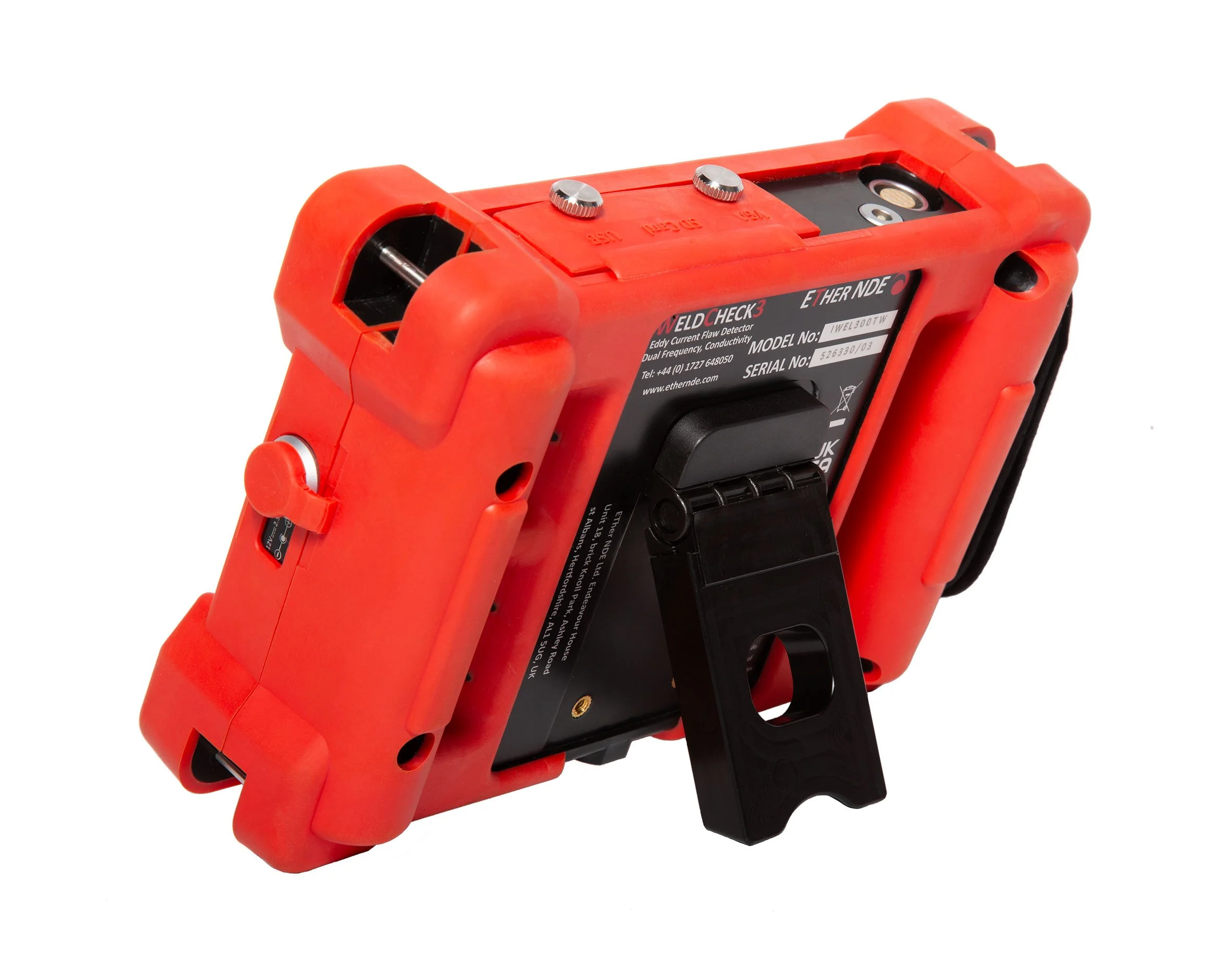

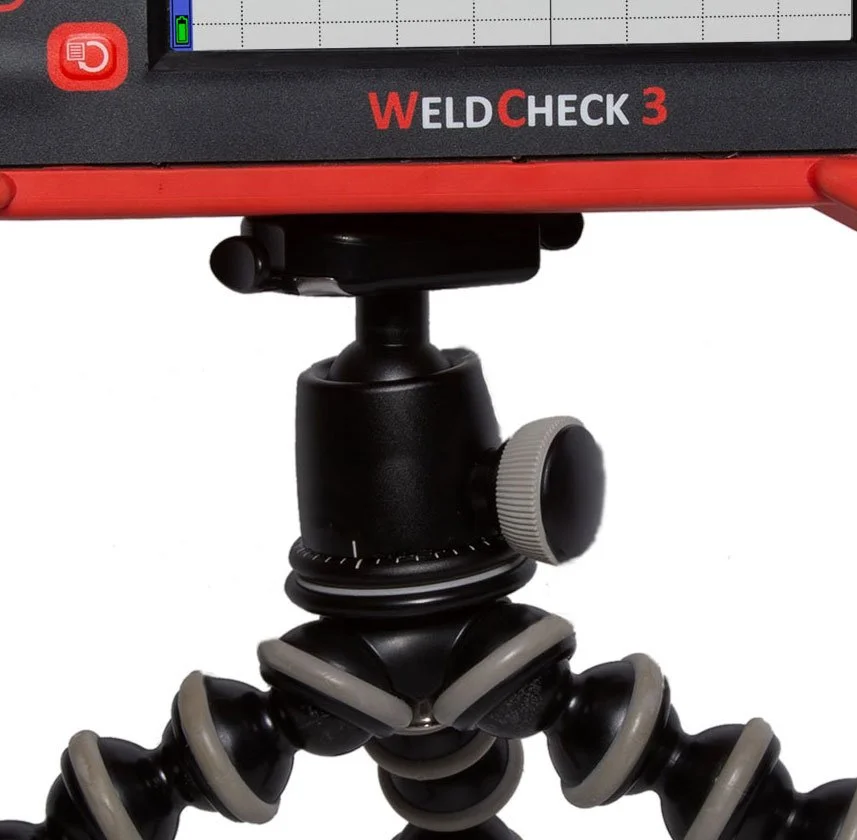

WeldCheck 3 er konstrueret til at yde i nogle af de hårdeste arbejdsforhold i NDT, inklusive rope access, hvor instrumentet hejses op og ned i tovværk og kan få slag eller blive tabt. Med bagstøttefod og fire fastgøringspunkter til sele kan WeldCheck 3 anvendes fra skrivebord og kontor til krævende feltarbejde. Nye overstøbte, gummierede hjørner giver forbedret stødabsorbering og samlet højere robusthed. Internt er designet optimeret til fugtige, tropiske eller saltholdige miljøer og er udviklet til at opfylde IP64, så instrumentet arbejder stabilt i ugæstfri omgivelser.

Hærdet, dagslyslæsbar stor farveskærm

At kunne se skærmen klart i alle vejr og lysforhold er en topprioritet. WeldCheck 3 har en fuldt dagslyslæsbar 14,5 cm farve LCD med opløsning 640 x 480 pixels, som giver skarp visning uanset arbejdsforhold. Skærmen er yderligere beskyttet af en 2 mm anti refleks polycarbonatplade med høj slagstyrke og ekstra UV beskyttelse via antiglare belægning. Operatøren kan vælge egne farveskemaer og visningstyper, hvilket optimerer synligheden efter de aktuelle omgivelser.

Ekstra lang batteritid

Med mere end 7 timers batterilevetid, målt med 100 kHz weld probe og maksimal bagbelysning, er WeldCheck 3 et oplagt valg til lange arbejdsdage med hvirvelstrøm NDT.

    • Let, ergonomisk og robust bærbart design, vægt kun 1,15 kg (2,54 lb).

    • Tommelhjul som option til hurtig menunavigation.

    • Designet til at opfylde kravene i EN1711 og ISO 17643 Eddy Current Examination of Welds by Complex Phase Analysis.

    • Avancerede funktioner som Loop, Guides og automatisk Lift Off Gain Correction.

    • Hærdet, antirefleks, stor og skarp dagslyslæsbar skærm, 145 mm (5,7").

    • Designet til IP64 med stik klassificeret til IP68.

    • Mere end 7 timers batteritid, hurtig opladning på 2,5 time.

    • 3 års standardgaranti.

    • Valgfri ETherCover forlænger garantien til 6 år.

  • Industristandard probenstik

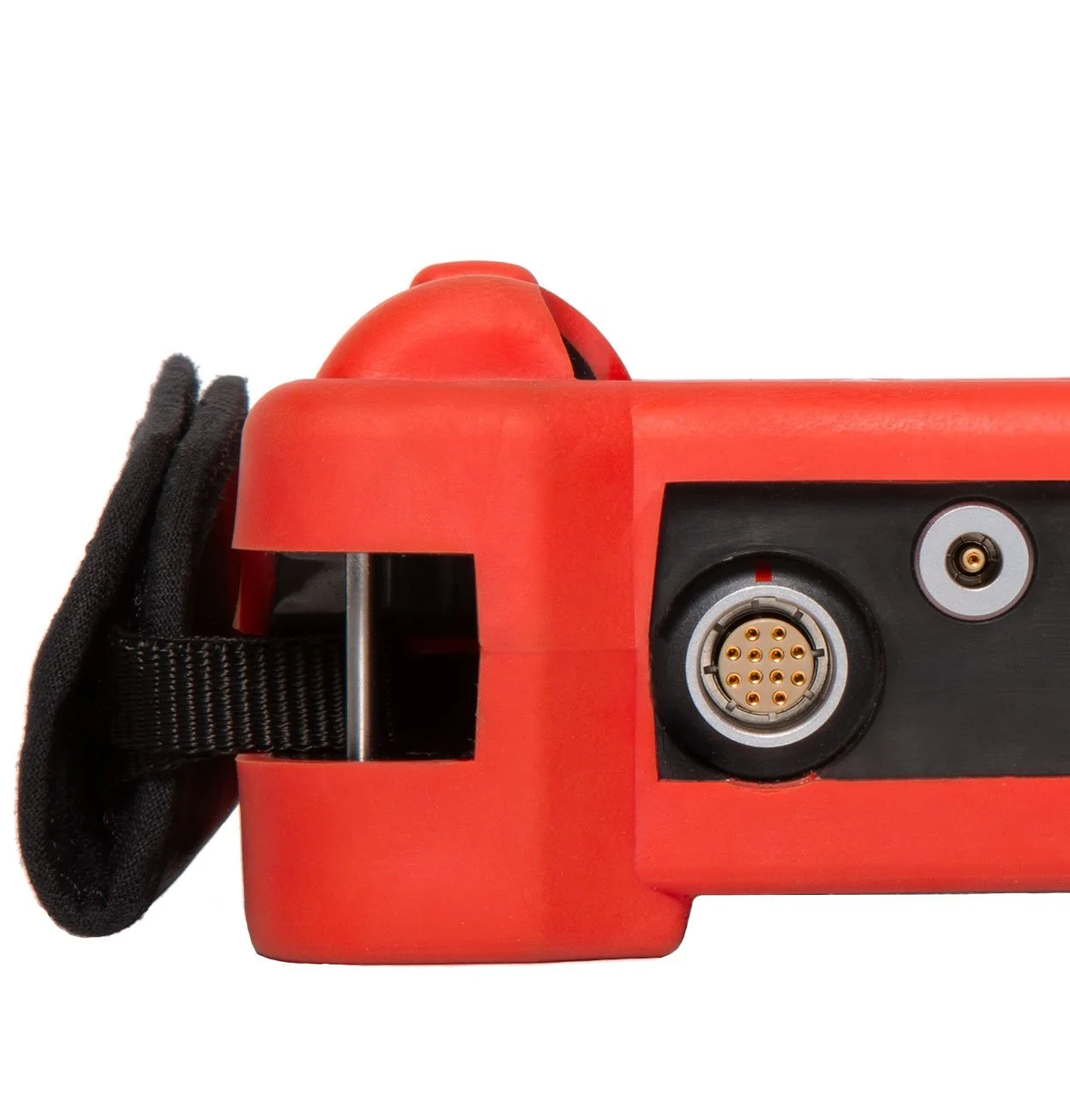

    Alle probenstik på WeldCheck 3 er IP68 klassificeret, hvilket øger dettes instruments anvendelighed på tværs af industrier. Connectorpanelet sidder langs instrumentets top, hvilket er ideelt til rope access og arbejde i højde eller med seler.
    Probe socket LEMO 12 Way 2B (IP68): Absolute, Bridge, Reflection og Conductivity.
    Probe socket LEMO Coax 00 (IP68): Absolute.

    Intuitiv softwaremenu og ikoner
    Menusystemet er enkelt og hurtigt at navigere i. Du kan sætte soft keys op i sidepanelet som genveje til hurtig funktionstilgang samt en hurtig indstillingsmenu til enkel opsætning, gennemgang og justering.
    Med fire operatørvalgte soft keys og en femte plads til sidst anvendte funktion kan teknikeren hurtigt tilpasse systemet.

    Innovativ Loop funktion
    Loop er en nem måde at indfange et kort, gentaget live signal på og derefter optimere instrumentindstillingerne med justering i realtid af fase, gain, balance, filtre og visningsopsætning. Loop er særligt velegnet til kalibrering, især til opsætning af dual frequency mix.

    Editable Settings

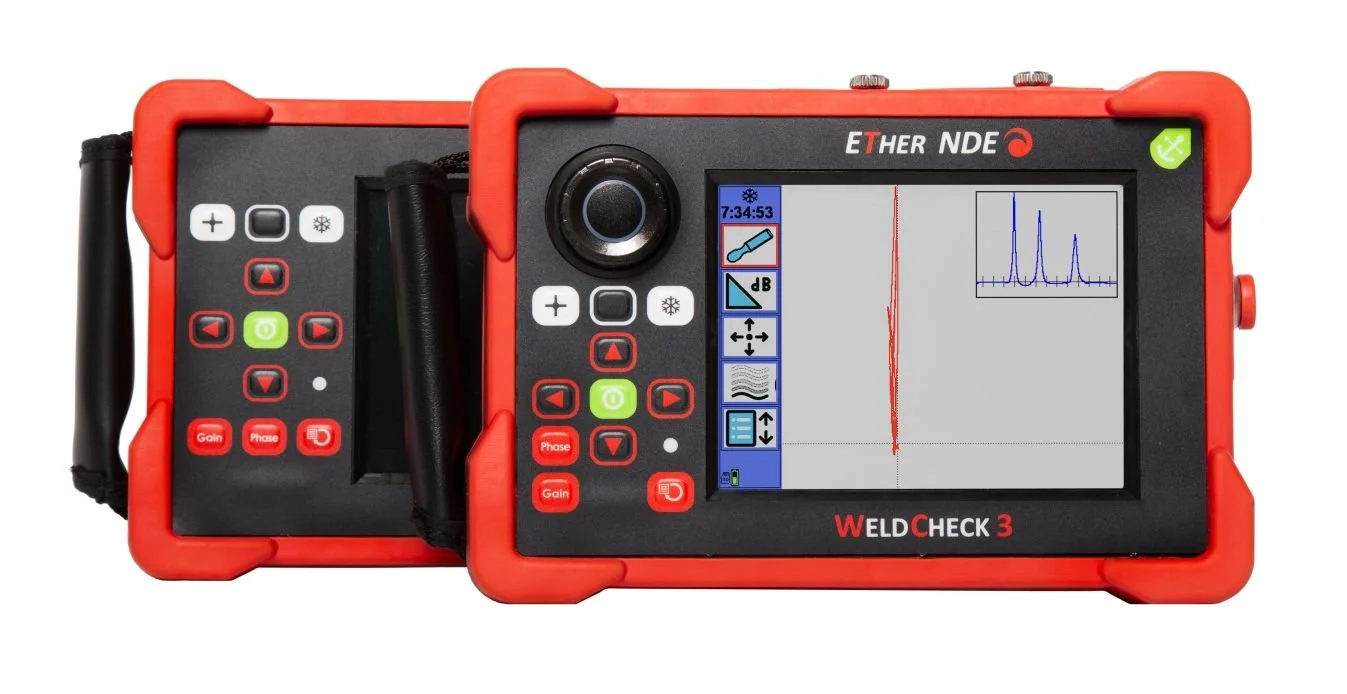

    Grænsefladen giver operatøren adgang til at se og ændre alle inspektionsindstillinger på én skærm. Med tommelhjulsmodellen kan ændringer i opsætningen foretages meget hurtigt.

    Guides funktion
    Guides gør det muligt at vise et slideshow, som nemt kan oprettes i almindelig desktopsoftware. Instruktioner, vejledninger og procedurer kan tilføjes til WeldCheck 3, så NDT inspektøren hurtigt kan skifte mellem selve inspektionen og Guides under en live test.

    Automatic Lift Off Gain Compensation
    LOGC kompenserer automatisk gain i fejlkanalen i forhold til malingstykkelsen, så en fejlindikation vises med samme højde uanset malingstykkelse.

  • WeldCheck 3 Kit (Keypad Option): KIWEL300

    • IWEL300 — Instrument, WeldCheck 3, Dual Frequency 10 Hz til 20 MHz, bærbar fejldetektor, software og manual på USB stick.

    • AWEL009 — Tilbehør, WeldCheck 3, LEMO type, strømforsyning og netstik UK, EU, US og Australien.

    • AWEL003 — Tilbehør, justerbar polstret skulderrem med quick release.

    • AC006 — Tilbehør, blød bæretaske til instrument.

    • A090 — USB kabel, A til Mini B, 1 meter.

    • 41242 — Quick Reference Card A5, WeldCheck 3.

    • ALLCX M02 015A — Tilbehør, kabel, LEMO 00 til Microdot, 1,5 m, Absolute.

    • ALL12 L04 015B — Tilbehør, kabel, LEMO 12 Way til LEMO 4 Way, Bridge.

    • A439 — Splitringe, indvendig diameter 25,00 mm, tykkelse 3 mm, SKU NPS25.

    WeldCheck 3 Kit (Thumbwheel Option): KIWEL300TW

    • IWEL300TW — Instrument, WeldCheck 3, Thumbwheel, Dual Frequency 10 Hz til 20 MHz, bærbar fejldetektor, software og manual på USB stick.

    • Øvrige dele som ovenfor: AWEL009, AWEL003, AC006, A090, 41242, ALLCX M02 015A, ALL12 L04 015B, A439.

    • AER005 — Hård transportkuffert.

    • AWEL010 — Stænksikkert beskyttelsescover, kun til keypad version.

    • AWEL011 — Stænksikkert beskyttelsescover, kun til thumbwheel version.

    • AWEL006 — Ekstern holder til 8 x AA batterier.

    • ALL12 L04 015R — Tilbehør, kabel, LEMO 12 Way til LEMO 4 Way, Reflection prober.

    • ALL12 L04 015B — Kabel, LEMO 12 Way til LEMO 4 Way, Bridge prober.

    • ALLCX M02 015A — Tilbehør, kabel, LEMO 00 til Microdot, 1,5 m, Absolute.

    • ALLCX B02 15A — Tilbehør, kabel, LEMO 00 til BNC, 1,5 m.

    Standard EC Weld Probe Package (KAWEL001)
    Vores standard svejseinspektionspakke kan bruges på tværs af vores egne hvirvelstrøms-fejldetektorer og konkurrenters. Proberne er udviklet og fremstillet i Storbritannien i høj kvalitet med kort leveringstid.

    • PWM100S000 — Svejseprobe, medium, diameter 16,00, 100 kHz, lige, disconnect.

    • PUB100K — Uafskærmet bredbåndsprobe til maling, 100 kHz (35 kHz til 250 kHz), BNC.

    • ATBW — Tilbehør, testblok til svejseprobe, ferromagnetisk stål EN1A samt 4 x 0,5 mm shims, spor 0,5, 1,0 og 2,0 mm.

    • ALL12 L04 015B — Kabel, LEMO 12 Way til LEMO 4 Way, 1,5 m, Bridge.

    • ALLCX M02 015A — Tilbehør, kabel, LEMO 00 til Microdot, 1,5 m, Absolute.

    • AW003 — Tilbehør, butterfly PTFE tape, pakke med 30.

    • AW002 — Taske til prober.

WeldCheck 3 - Tekniske data

Prober og tilslutninger
Probe-stikLEMO 12-Way 2B (IP68) til Absolute, Bridge, Reflection og Conductivity. LEMO 00 (IP68) til single element Absolute.
Samtidig probedriftMulig ved brug af LEMO 12-Way og LEMO 00 samtidigt.
Frekvens, gain og fase
FrekvensområdeSingle 10 Hz til 20 MHz. Dual 10 Hz til 20 MHz.
Samlet gain-18 til +104 dB i trin på 0.1, 1 og 6 dB. Mix-gain -18 til +18 dB på output.
Input-gain0 dB eller 12 dB.
Drive-6 dB til +10 dB i 1 dB trin (0 dB reference 1 mW i 50 ohm).
Maks. X/Y-forhold±100.0 dB.
Fase0.0 til 359.9 grader i 0.1 grads trin. Auto Phase kan indstille en forudvalgt vinkel automatisk.
Filtre og balance
High-passDC til 2 kHz eller laveste low-pass, i 1 Hz trin. Adaptiv balance-driftkompensation 0.01 til 0.5 Hz i 6 trin.
Low-pass1 Hz til 2 kHz eller en fjerdedel af laveste testfrekvens, i 1 Hz trin.
Balance (manuel)14 interne belastninger: 2.2, 5.0, 6.0, 6.5, 7.0, 7.5, 8.2, 12, 15, 18, 22, 30, 47, 82 µH.
Balance (auto)Optimeret automatisk valg af belastning.
Alarmer
TyperBox og Sector, fuldt konfigurerbare. Reaktion: Freeze, tone eller visuel.
UdgangOpen collector på 12-way LEMO, op til 36 V DC, 10 mA.
Display
Type og størrelse145 mm 5.7" farve LCD, 18-bit, dagslyslæsbar.
Synligt område115.2 x 86.4 mm.
Opløsning640 x 480 px.
FarveskemaerDark, Bright og Black & White, brugerdefinerbare.
SkærmlayoutFull Screen, Single, Dual Spot eller Dual Pane. Funktioner: XY, Timebase, Waterfall og Meter.
VisningstilstandeSpot, Time-base 0.1 til 20 s x 1 til 200 sweeps og op til 55 s, Waterfall og Meter med peak hold og procentvis aflæsning.
GitterIngen, Grid 5, 10, 15 eller 20 procent FSH, eller Polar 5, 10, 15 eller 20 procent FSH.
Offset og digital aflæsningSpot-position Y -50 til +50 procent, X -65 til +65 procent. Digital aflæsning i X, Y eller R,θ. Legacy format visning af alle indstillinger.
Lagring og optagelse
OpsætningermicroSD op til 32 GB, mere end 10.000 opsætninger.
SkærmbilledermicroSD op til 32 GB, mere end 10.000 skærmbilleder.
Record og replayRealtidsoptagelse af tracedata og afspilning på instrument og PC, op til 164 sekunder.
Forbindelser
PCUSB med fuld fjernstyring og realtime data.
VGAFuld 15-way VGA udgang.
SprogEngelsk, fransk, spansk, italiensk, portugisisk, russisk, japansk, kinesisk, tyrkisk, tjekkisk, norsk.
Verifikation og selvtest
VerifikationsniveauLevel 2 med 2 års gyldighed, funktionskontrol og kalibrering iht. ISO 15548-1:2013.
Power-on self testSelvtest af ekstern RAM, accelerometer, microSD og LCD-buffer ved opstart.
Strømforsyning
BatteriInternt 7.2 V nominelt, 3100 mAh, ca. 22.32 Wh.
DrifttidMere end 7 timer med weld probe ved 100 kHz og 50 procent bagbelysning.
Opladning2.5 timer. Understøtter samtidig opladning og drift.
Ekstern forsyning100 til 240 V AC, 50 til 60 Hz, 30 W. Strømstik LEMO OS, hermaphroditic keying, half-moon insert (IP68).
Fysiske data
Vægt1.15 kg.
Størrelse B x H x D222.2 x 152.2 x 47.4 mm.
MaterialerHovedkabinet PC-ABS. Overmould TPE red rubber.
ArbejdsmiljøDrift -20 til +60 °C. Opbevaring op til 12 måneder -20 til +35 °C, nominelt +20 °C.
IP-klassningDesignet til at opfylde IP64. Alle stik IP68.
Ledningsevnemåling (tilvalg)
FrekvensStandard 60 kHz. Også tilgængelig 120, 240 og 480 kHz.
Nøjagtighed0.5 til 10 procent IACS bedre end ±0.05 procent IACS. 10 til 25 procent bedre end ±0.25 procent. 25 til 60 procent bedre end ±0.5 procent. 60 til 110 procent bedre end ±1 procent. Lift-off korrigeret til 1.0 mm. Ingen temperaturkompensation.
OpløsningOp til 3 decimaler. Auto Resolution: AutoS legacy instrument, Auto SigmaCheck.
