ViCTor 2.2D

Hvirvelstrøms fejldetektor til automatiserede inspektioner

ETher NDE præsenterer ViCTor 2.2D, et brugervenligt automatiseret hvirvelstrømsinspektionssystem designet med automationsingeniøren for øje.

Baseret på ETher’s veletablerede serie af fejldetektorer og software vil NDT inspektører hurtigt blive fortrolige med brugerfladen, og med flere kabinetkonfigurationer til rådighed tilbyder ViCTor 2.2D maksimal fleksibilitet til den enkelte applikation.

Kontakt

Hvorfor hvirvelstrøm egner sig til automatiseret inspektion

Hvirvelstrøm er særlig velegnet til automatiseret inspektion, især af såkaldt rotationssymmetriske komponenter, af følgende grunde:

  • Berøringsfri.
  • Høj hastighed (potentielt op til 200 ms^-1).
  • Ingen koblingsmiddel nødvendigt, intet spildevand.
  • Ideel til detektion af overfladefejl.
  • Bredt udvalg af probegeometrier.
  • Omkostningseffektiv løsning til rotationssymmetriske emner, fx lejer, stempelbolte og cylindreforinger.

    • Samtidig brug af to prober muligt for øget inspektions-effektivitet

    • Separate dobbeltalarmer

    • Rotationsdrev og ledningsevne som indbyggede driftstilstande

    • Stor, lysstærk LCD skærm og ekstern VGA til monitorsignal

    • Forsynes med 24 V for nem integration i industrielle styresystemer

    • RS-232 og USB fjernstyring for enkel systemintegration

    • Mulighed for at streame data i realtid via USB

    • To analoge udgange gør registrering enkel

  • Guides funktion
    Guides gør det muligt at vise et slideshow, som nemt kan oprettes i almindeligt desktopsoftware. Fordelen er, at instruktioner, vejledninger og inspektionsprocedurer kan tilføjes til instrumentet, og NDT inspektøren kan hurtigt skifte mellem selve inspektionen og Guides under en live test.

    Innovativ Loop funktion
    Loop er en nem måde at indfange et kort, gentaget live signal på og derefter optimere instrumentindstillingerne, især fase, gain og filtre, for at forenkle parameteroptimering.

    Data logging
    Optagelse af signaldata i realtid og replay på instrument og desktop PC, op til 164 sekunder.

    Trace
    Trace funktionen gemmer en referencekurve på skærmen og viser den sammen med gitteret bag live spottet. Det gør det let for operatøren at sammenligne livedata med referencekalibreringen.

  • KICOM001 KIT ViCTor 2.2D, to kanaler, hvirvelstrøms fejldetektor. Indeholder:

    • ICOM001: Instrument, ComponentCheck, to kanaler, dobbeltfrekvens 20 Hz til 20 MHz, software og manual på USB, med rotationsdrev og ledningsevne ved 60 kHz. Oprindelsesland: GB

    • ACOM001: Tilbehør, ViCTor 2.2D netforsyning, indgang AC 90 V til 264 V. Netstik sælges separat

    • AMXXX: Tilbehør, netledning, 2 m, efter destinationsland

    • C217: I O connector, 15-way han Sub-D stik, metal lige kappe

    • 60054: Software, Victor 2.2D USB stick image

    • ACOM003: Tilbehør, ViCTor 2.2D ekstern alarmboks 2 x LED og 1 x summer.

    Et bredt udvalg af prober er tilgængelige.

ViCTor 2.2D - Tekniske data

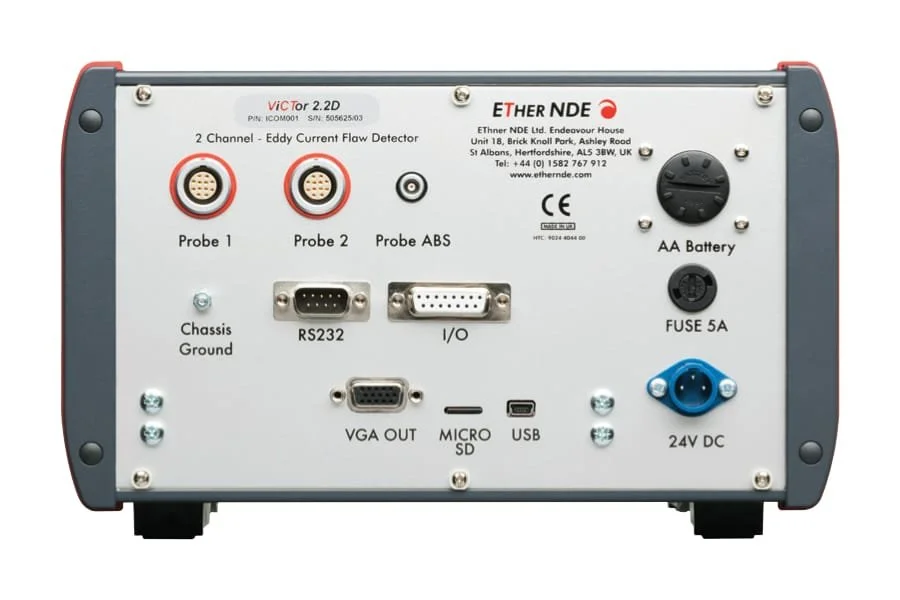

Prober og tilslutninger
Probe-stik2 x LEMO 12-way 2B til Absolute - Bridge - Reflection samt LEMO 00 til enkelt element Absolute.
RotationsdrevProbe 1. 600 til 3000 rpm. ETher Mercury ARD002 - Hocking 33A100 eller 40A100 - Rohmann MR3 - SR1 - SR2 via adapter.
LedningsevneProbe 1. Aktiveres ved brug af AeroCheck+ ledningsevneprobe og kabel.
Frekvens - gain - fase
Dual frekvens10 Hz til 12.8 MHz.
Samlet gain-18 til +104 dB.
Main gain-18 til +82 dB i trin 0.1 - 1 - 6 dB.
Input0 dB eller 12 dB.
Drive0 dB - 6 dB - 10 dB. 0 dB reference 1 mW i 50 ohm.
Maks. X Y forhold-18 til +82 dB uafhængigt.
Faseområde0.0 til 359.9 grader i 0.1 grads trin.
Filtre og balance
High passDC til 2 kHz eller laveste low pass i 1 Hz trin. Variabel adaptiv balance-driftkompensation 0.01 til 0.5 Hz i 6 trin.
Low pass1 Hz til 2 kHz eller en fjerdedel af laveste testfrekvens i 1 Hz trin.
BalanceManuel: 14 interne belastninger 2.2 uH - 5.0 uH - 6.0 uH - 6.5 uH - 7.0 uH - 7.5 uH - 8.2 uH - 12 uH - 15 uH - 18 uH - 22 uH - 30 uH - 47 uH - 82 uH. Automatisk: optimeret valg.
Mix kanal
FrekvensFuld frekvensområde på begge kanaler.
ProbetilstandSamtidig Reflection - Bridge og Absolute, inkl. to-probe Differential og Absolute.
IndstillingerMix gain X Y -18 til +18 dB. Mix fase 0.0 til 359.9 grader i 0.1 grads trin.
Alarmgates
Antal2 uafhængige gates kan konfigureres på Pane 1 - Pane 2 eller begge.
TyperBox og Sector. Fuldt konfigurerbare. Reaktion: Freeze - tone - visuel.
Display
Type5.7 tommer 145 mm - 18 bit farve - dagslyslæsbar.
Synligt område115.2 x 86.4 mm.
Opløsning640 x 480 px.
Skærmkonfig.Full Screen - Single - Dual Spot - Dual Pane med variabel størrelse og placering samt visningsfunktioner XY - Timebase - Waterfall - Meter.
Display modesSpot - Time base 0.1 til 20 sek x 1 til 200 sweeps op til 55 sek - Waterfall - Meter med peak hold og procentvis aflæsning.
GitterIngen - Grid 5 - 10 - 15 - 20 procent FSH - Polar 5 - 10 - 15 - 20 procent FSH.
Offset og aflæsningSpot position Y -50 til +50 procent - X -65 til +65 procent. Aflæsning i X - Y eller R - theta. Oversigt over alle indstillinger i legacy format.
Lagring
OpsætningermicroSD op til 32 GB, mere end 10000 opsætninger.
SkærmbilledermicroSD op til 32 GB, mere end 10000 skærmbilleder.
DataoptagelsermicroSD op til 32 GB, mere end 500 optagelser af 2.5 minut.
GuidesmicroSD op til 32 GB, 10000 slides.
Avancerede funktioner
Data loggingRealtime optagelse og replay på instrument og PC op til 164 sek.
GuidesSlideshow med instruktioner - vejledninger - procedurer. Vedhæftede skærmbilleder og optagelser gemmes i mappe med opsætningens navn.
Loop - Trace - Auto PhaseLoop fanger gentaget signal og hjælper med at optimere fase - gain - filtre. Trace gemmer referencekurve til sammenligning. Auto Phase sætter fase til en forudvalgt vinkel.
I O og sprog
PC tilslutningUSB med fuld fjernstyring og realtime data samt RS 232 9600 til 921600 baud.
Analoge udgange2 udgange, 2 V swing.
Digitale alarmerÅben kollektor transistor på LEMO 12-way 36 V DC, maks. 10 mA.
VGAFuld 15-way VGA udgang.
Konfigurerbar I O2 konfigurerbare I O - 2 optisk isolerede alarmudgange 2 mA 50 V maks - 2 TTL inputs til alarm inhibit.
SprogEngelsk - fransk - spansk - italiensk - portugisisk - russisk - japansk - kinesisk - tyrkisk - tjekkisk.
Verifikation og selvtest
VerifikationLeveres med Verification Level 2 med 2 års gyldighed iht. ISO 15548-1:2013.
Power on self testSelvtest af ekstern RAM - SD RAM - accelerometer - microSD - LCD buffer ved opstart.
Strømforsyning
Ekstern forsyning100 til 240 V AC - 50 til 60 Hz - 30 W.
Fysik og miljø
Vægt3.3 kg - 7.25 lb.
Mål B x H x D246 x 152 x 250 mm - 9.7 x 6.0 x 9.9 in.
Driftstemperatur-20 til +60 grader C.
OpbevaringOp til 12 måneder -20 til +35 grader C - nominelt +20 grader C.
IP klassningIP54 frontpanel.
