RailCheck

RailCheck fejldetektor er en håndholdt hvirvelstrøms-fejldetektor, tilpasset specifik skinneinspektion, og kan nemt anvendes sammen med en skinnevogn og ETher NDEs skinneprober.

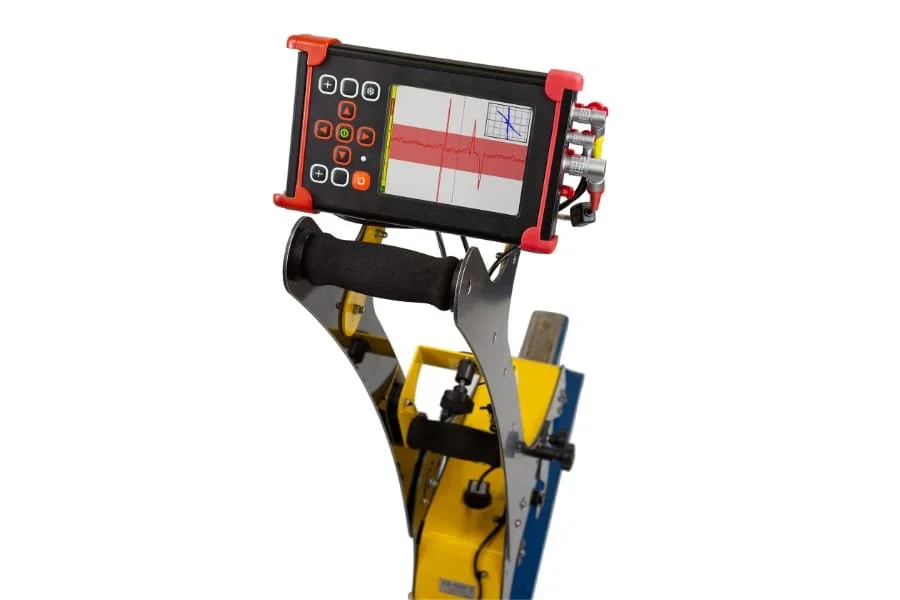

FILUS EC-1 Trolley er en håndskubbet skinnevogn, specielt designet til at kontrollere en enkelt skinne med hvirvelstrømsmetoder. Vognen bruger en enkelt hvirvelstrømsprobe og kan udføre kontinuerlig inspektion af skinnen for fejl, som bryder overfladen af skinnehovedet. Inspektion af målhjørnet og målflanken for head checks (hovedrevner) er også mulig takket være probens unikke design.

Den indbyggede RailCheck hvirvelstrøms-fejldetektor kan konfigureres til at udløse en hørbar og visuel advarsel, hvis en fejl indikeres; displayet viser tilstedeværelsen af potentielle fejl i skinnen, og hele inspektionen registreres løbende til senere analyse.

Kontakt

    • Enkelt-skinne hvirvelstrømsvogn til detektion af overfladebrydende fejl.

    • Unik probe designet til at følge formen på skinnehoved og måleflade.

    • Justerbare højderuller sikrer konstant afstand mellem probe og skinne for jævn føring.

    • Fjedrende Diablo-hjul giver stabil reference mod målefladen.

    • Brugervenlig grænseflade, menustruktur i ét niveau og "quick function" sidepanel.

    • Stor dagslyslæsbar skærm 145 mm (5,7").

    • Robust let kabinet 1,2 kg (2,6 lb).

    • 2 års standardgaranti.

    • Valgfri ETherCover udvider garantien til 5 år.

  • "Widescan" rail-probe
    ETher Widescan rail-prober bruges sammen med en bærbar fejldetektor fra ETher NDE til hurtig skinneinspektion. De kan detektere overfladebrydende fejl og lethed, og de reducerer konsistensproblemer forbundet med ultralydskoblingsmiddel samt muliggør højere inspektionshastighed på overfladen.

    Bestemmelse af fejlstørrelse
    Rail-proben er en enkelt probe, der kan detektere orienterede fejl i ét gennemløb af skinnehovedet og angive dybde og størrelse.

    Rotary encoder
    En roterende encoder leverer afstandsdata til softwaren og synkroniserer sampleraten med hastigheden.

    Vector display
    "Trace" kontra "distance" kan optages, og med vector display kan begge datasæt vises samtidig.

    • KIRAIL001 KIT — RailCheck, dobbeltfrekvens bærbar hvirvelstrøms-fejldetektor med encoder-input. Indeholder:

    • IRAIL001 Instrument — RailCheck, dobbeltfrekvens, med encoder-input.

    • AWEL002 Tilbehør — Strømforsyning med udskiftelige netstik UK, EU, US og Australien.

    • AWEL003 Tilbehør — Justerbar polstret skulderrem med quick-release klips.

    • AC006 Tilbehør — Blød bæretaske til instrument.

    • A090 — USB-kabel, A til Mini B, 1 m, RoHS kompatibel.

    • 40865 — Quick Reference Card, RailCheck.

    • ALL12R-L04-015R-V1 — Kabel, LEMO 12-way højrevinklet til LEMO 4-way, 1,5 m, Reflection.

    • AAER004 Tilbehør — Stænksikkert beskyttelsescover.

    • ALL04-L04-015-RAIL — Kabel, 4-way LEMO højrevinklet til 4-way LEMO, 1,5 m, Bridge og Reflection, RailCheck.

    • ALL12-L04-025B — Kabel, LEMO 12-way til LEMO 4-way, 2,5 m, Bridge.

    • ALL12-B02-015A — Kabel, LEMO 12-way til BNC-stik, 1,5 m, Absolute.

    • ALL12-M02-015A — Kabel, LEMO 12-way til Micro-stik, 1,5 m, Absolute.

    • C234 PLUG 8-WAY — LEMO loddeprop type 4,1 til 5,0 mm, reference FGG.1B.308.CLAD52Z.

    • C232 CABLE SLEEVE — LEMO GMA.1B.045.DJ gul bøjningstrækaflastning i polyurethan, til kabeldiameter 4,5 til 4,9 mm.

    • 60105 — Software, RailCheck USB stick image, Issue 1.

    • PT013 — Probe, Widescan, til rail-type UIC 60, enkelt spole, Reflection, 20 kHz til 500 kHz, LEMO 4-way stik.

    • PT013-01 — Probe, Widescan, til rail-type UIC 60, 50 mm bred, dobbelt spole, Reflection, 20 kHz til 500 kHz, 2 x LEMO 4-way stik.

    • PT003 — Probe, Widescan, rail head RT-1, 50 mm bred, enkelt spole, Reflection, 20 kHz til 500 kHz, LEMO 4-way stik.

    • PT004 — Probe, Widescan, rail head RT-1, 50 mm bred, dobbelt spole, Reflection, 20 kHz til 500 kHz, 2 x LEMO 4-way stik.

    • ALL04-L04-025BR — Kabel, 4-way LEMO til 4-way LEMO, 2,5 m, Bridge og Reflection.

    • ALL12-L04-025R — Kabel, LEMO 12-way til LEMO 4-way, 2,5 m, Reflection.

    • ALL08-ENC-002 — Encoder til LEMO 8-way, 2 m. Inkrementel encoder 1024 ppr, 12000 rpm, 5 til 24 V DC, til manuel scanning.

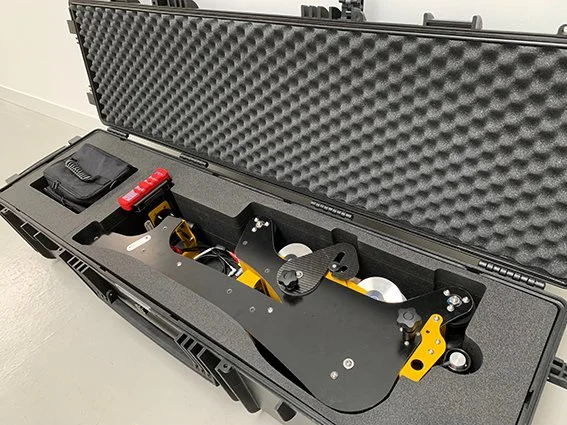

    • Trolley

RailCheck - Tekniske data

Prober og tilslutninger
Probe-stikLEMO 2B 12-way.
ProbetilstandeAbsolute, Bridge, Reflection, Conductivity og Rotary.
Rotationsdrev600 til 3000 rpm, kompatibel med ETher Mercury Drive (ARD002).
Frekvens, gain og fase
Dual frekvens10 Hz til 12.8 MHz.
Samlet gain-18 til +100 dB i trin på 0.1, 1 og 6 dB (maks. 100 dB).
Input gain0 dB eller 12 dB.
Drive0 dB, 6 dB og 10 dB (0 dB reference 1 mW i 50 Ω).
Maks. X/Y-forhold+100 dB.
Faseområde0.0 til 359.9 grader i 0.1 graders trin. Auto Phase kan indstille en forudvalgt vinkel automatisk.
Filtre og balance
High-passDC til 2 kHz eller laveste low-pass i 1 Hz trin. Adaptiv balance-driftkompensation 0.01 til 0.5 Hz i 6 trin.
Low-pass1 Hz til 2 kHz eller en fjerdedel af laveste testfrekvens i 1 Hz trin.
BalanceManuel: 14 interne belastninger fra 2.2 uH til 82 uH. Automatisk: optimeret belastningsvalg.
Alarmer
TyperBox og Sector, fuldt konfigurerbare. Reaktion: Freeze, tone eller visuel. Udgang: open collector transistor op til 25 V DC, 10 mA.
Display
Type og størrelse5.7" farve LCD, 18-bit, dagslyslæsbar.
Synligt område115.2 x 86.4 mm. Opløsning 640 x 480 px.
FlipManuel eller automatisk skærmorientering til venstre eller højre hånd.
FarveskemaerDark, Bright og Black & White.
SkærmlayoutFull Screen, Single, Dual Spot eller Dual Pane med variable størrelser og placeringer. Tilstande: XY, Timebase, Waterfall og Meter.
GitterIngen, Grid 5, 10, 15 eller 20 procent FSH, eller Polar 5, 10, 15 eller 20 procent FSH.
Offset og digital aflæsningSpot-position Y -50 til +50 procent, X -65 til +65 procent. Digital visning i X, Y eller R,θ.
Lagring og optagelse
SetupmicroSD op til 32 GB, mere end 10.000 opsætninger.
SkærmbilledermicroSD op til 32 GB, mere end 10.000 skærmbilleder.
Record og replayRealtidsoptagelse af tracedata og afspilning på instrument og PC, op til 200 km pr. 2 GB fil.
Udgang og sprog
PC-forbindelseUSB med fuld fjernstyring og realtime data.
Digital alarmLEMO 12-way, open collector transistor op til 25 V DC, 10 mA.
VGAFuld 15-way VGA udgang.
SprogEngelsk, fransk, spansk, russisk, japansk, kinesisk, tyrkisk.
Strømforsyning
Ekstern100 til 240 V AC, 50 til 60 Hz, 30 W.
BatteriInternt 7.2 V nominelt, 3100 mAh, ca. 22.32 Wh.
DrifttidOp til 8 timer med 2 MHz blyantprobe og 30 procent bagbelysning.
OpladningCa. 2.5 timer. Understøtter samtidig opladning og drift.
Filus EC-1 trolley - tekniske data
LængdeNedfældet 889 mm. I drift over skinnehoved 664 mm.
Bredde249 mm.
HøjdeNedfældet 327 mm. I drift over skinnehoved 963 mm.
MasseTotal masse i drift 9.5 kg.
