PhaseCheck

PhaseCheck, en avanceret hvirvelstrøms-fejldetektor med dobbeltprobe og dobbeltfrekvens samt C-scan-kapacitet.

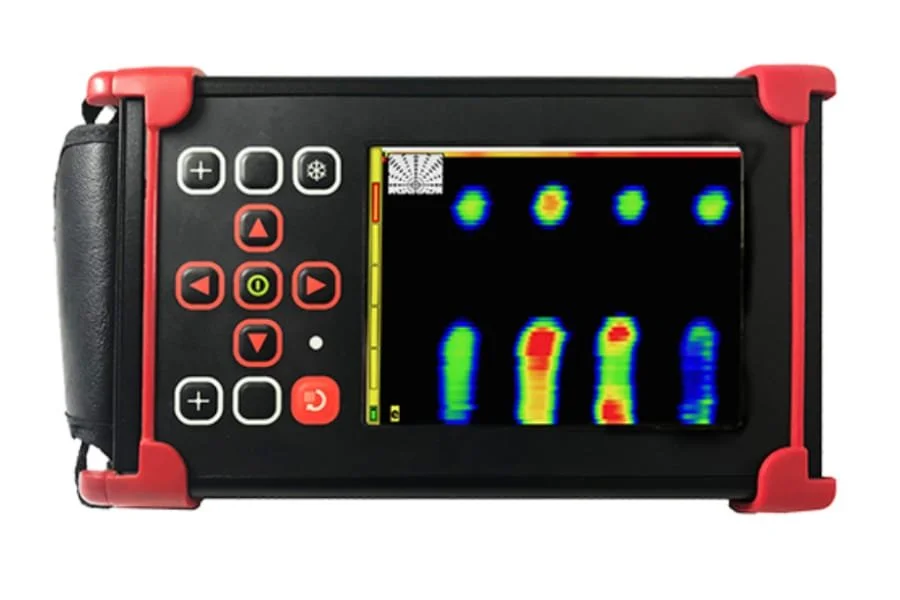

For første gang inden for bærbart NDT-udstyr giver PhaseCheck operatøren en håndholdt, high-end hvirvelstrøms-fejldetektor, der kan vise C-scan data.

Som man siger: “et billede siger mere end tusind ord”, og indtil nu har sådanne “billeder”, dvs. inspektionsdata vist som C-scan billeder, været forbeholdt dyre, store laboratorieinstrumenter.

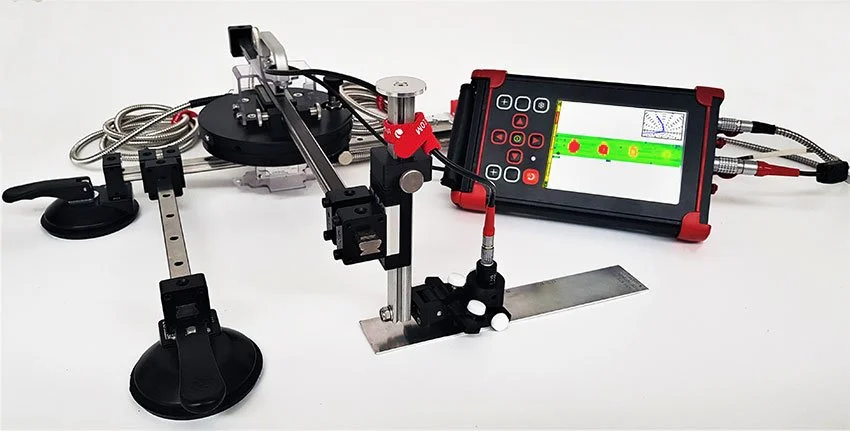

PhaseCheck understøtter også motoriserede og manuelle X/Y- og R/Theta-scannere med enkel scankalibrering og opsætning samt fleksibel enkoderkonfiguration, hvor to encodere kan tilsluttes til XY-scanning.

Fleksibel inspektion med dual bridge- og reflection-prober er mulig, da to prober kan anvendes samtidig. Som med alle vores centrale hvirvelstrøms-fejldetektorer kan PhaseCheck bruges med alle reflection-, bridge- og absolute-prober fra alle producenter og benytter industristandard 12-way LEMO- og 4-way LEMO-stik, hvilket reducerer behovet for adaptere.

Kontakt

    • Dobbeltfrekvens højtydende hvirvelstrøms-fejldetektor med C-scan kapacitet.

    • Understøtter manuelle X/Y- og R/Theta-scannere med enkel scankalibrering.

    • Mulighed for tilslutning af op til 2 encodere, hvilket giver fleksibilitet til mange scannermekanismer.

    • Fleksibel dual bridge- og reflection-probeinspektion.

    • Mulighed for efterfølgende dataanalyse til fagfælle-review og auditformål.

    • C-scan resultater kan nemt indarbejdes i en rapport.

    • Brugervenlig brugerflade, menustruktur i ét niveau og “quick function” sidepanel.

    • Stor, dagslyslæsbar skærm 145 mm (5,7").

    • Robust let kabinet 1,2 kg (2,6 lb).

    • 2 års standardgaranti.

    • Valgfri ETherCover udvider garantien til 5 år.

    • C-scan
      Typisk scan er 120 x 100 mm ved 0,1 mm opløsning. Maksimal opløsning er 1 million datapunkter.

    • Indbyggede EC-tilstande
      C-scan, EC enkeltprobe-frekvens, EC dobbeltprobe-frekvens, EC dobbeltprobe to-kanal, rotationsdrev, ledningsevne med tykkelse.

    • Datalogning
      Realtidsoptagelse af signaldata og “replay” på instrument og desktop-pc, op til 164 sekunder.

    • Innovativ “Loop”-funktion
      En nem måde at indfange et gentaget live-signal på og derefter justere instrumentindstillingerne – især fase, gain og filtre – for at gøre parameteroptimering enklere.

    • Trace
      Gemmer en referencekurve på skærmen, der vises sammen med gitteret bag live-prikken, så operatøren let kan sammenligne live-data med referencekalibreringen.

    • Operatørdefinerede “soft keys”
      Fire soft-key positioner til ofte anvendte funktioner samt en femte position til den senest anvendte menu. Hver gemt instrumentopsætning kan forbindes med et unikt sæt hurtigadgangstaster med ét tryk. Der er også to fysiske frontpanel-taster, der kan programmeres til hurtig adgang til instrumentfunktioner.

    • KIPHAS001 KIT — PhaseCheck, dobbeltfrekvens bærbar hvirvelstrøms-fejldetektor med encoder-input. Indeholder:

    • IPHAS001 Instrument — PhaseCheck, dobbeltfrekvens, med encoder-input.

    • AWEL002 Tilbehør — Strømforsyning + udskiftelige netstik (UK, EU, US og Australien).

    • AWEL003 Tilbehør — Justerbar, polstret skulderrem med quick-release spænder.

    • AC006 Tilbehør — Blød bæretaske til instrument.

    • A090 — USB-kabel, A til Mini-B, 1 m (RoHS-kompatibel).

    • 40865 — Quick Reference Card - PhaseCheck.

    • AAER004 Tilbehør — Stænksikkert beskyttelsescover.

    • ALL12-L04-025R — Kabel, LEMO 12-way til LEMO 4-way, 2,5 m (Reflection).

    • ALL12-L04-025B — Kabel, LEMO 12-way til LEMO 4-way, 2,5 m (Bridge).

    • ALL04-L04-025BR — Kabel, 4-way LEMO til 4-way LEMO, 2,5 m, Bridge og Reflection.

    • ALL12-B02-015A — Kabel, LEMO 12-way til BNC-stik, 1,5 m (Absolute).

    • ALL12-M02-015A — Kabel, LEMO 12-way til Micro-stik, 1,5 m (Absolute).

    • C234 PLUG 8-WAY — LEMO loddeversion (4,1 til 5,0 mm) (LEMO: FGG.1B.308.CLAD52Z).

    • C232 CABLE SLEEVE — LEMO GMA.1B.045.DJ (gul) bøjningstrækaflastning i polyurethan (til kabeldiameter 4,5 - 4,9 mm).

    • ALL08-L08-025 — Kabel, LEMO 8-way til LEMO 8-way, 2,5 m (til tilslutning af ETher scannere til PhaseCheck og AMCheck).

    • ALL08-ENC-002 — Tilbehør, encoder til LEMO 8-way, 2 m. Inkrementel encoder 1024 ppr, 12000 rpm, 5 - 24 V DC (manuel scanning).

    • ASCAN002 — Tilbehør, kompakt inkrementel encoder med fjederarm og målehjul, 2 m, LEMO 8-way (passer til prober med diameter 16 mm). Kubler roterende encoder, inkrementel, 1024 PPR, 5 V.

    • KASCAN001 — Sæt, scanner, sugekop-bund, X-Y og R-Theta magnetiske encodere.

    • KASCAN002 — Sæt, scanner, sugekop-bund, X-Y magnetiske encodere.

PhaseCheck - Tekniske data

Driftsformer
EC-tilstandeC-scan, enkeltprobe-frekvens, dobbeltprobe-frekvens, dobbeltprobe to-kanal, rotationsdrev, ledningsevne med tykkelse.
Prober & tilslutninger
Probe-stik12-way LEMO 2B (Absolute, Bridge, Reflection, Rotary, Conductivity) og 4-way LEMO 0B (Bridge/Reflection). Samtidig probedrift mulig via 12-way + 4-way.
Rotationsdrev600–3000 rpm. Kompatibel med ETher Mercury/Saturn, Hocking 33A100, Rohmann MR3/SR1/SR2 (adapter kan kræves).
Encodere & scannere2-akset (X/Y eller R/Theta). Understøtter manuelle og motoriserede scannere; to encodere kan tilsluttes for XY-scanning.
Frekvens, gain & fase
Dual frekvens10 Hz – 12,8 MHz; mix-gain −18 til +18 dB på output.
Samlet gain−18 til +104 dB (trin 0,1 / 1 / 6 dB). Input-gain 0 eller 12 dB.
Drive0 / 6 / 10 dB (0 dB = 1 mW i 50 Ω). Maks. X/Y-forhold ±100,0 dB.
Fase0,0 – 359,9° i 0,1° trin. Auto Phase til forudvalgt vinkel.
Filtre & balance
High/Low-passHigh-pass: DC til 2 kHz (eller laveste low-pass); Low-pass: 1 Hz til 2 kHz (eller ¼ af laveste testfrekvens). Adaptiv balance-driftkompensation 0,01–0,5 Hz (6 trin).
BalanceManuel: 14 interne belastninger (2,2–82 µH). Automatisk: optimeret belastningsvalg.
Mix-kanal
Frekvens & proberFuld frekvens på begge kanaler. Samtidig Reflection/Bridge og Absolute inkl. to-probe Differential & Absolute.
IndstillingerMix-gain X/Y −18 til +18 dB; Mix-fase 0,0–359,9° (0,1° trin).
Alarmer
GatesBox og Sector, fuldt konfigurerbare; reaktion: Freeze, tone eller visuel.
Display
Type & størrelse5,7” (145 mm) farve LCD, dagslyslæsbar; synligt område 115,2 × 86,4 mm; opløsning 640 × 480 px; manuel/auto skærmflip.
SkærmlayoutFull Screen, Single, Dual Spot eller Dual Pane (XY, Time-base, Waterfall, Meter). Farveskemaer: mørk/lys/sort-hvid.
Gitter & offsetIngen, Grid eller Polar (5/10/15/20 % FSH). Spot-position X −65…+65 %, Y −50…+50 %. Digital aflæsning i X, Y eller R,θ.
C-scan & datalogning
C-scanTypisk 120 × 100 mm ved 0,1 mm opløsning; maks. 1 mio. datapunkter. Eksport som bitmap, Excel eller rå data.
Record & ReplayRealtime optagelse og afspilning af signaldata på instrument/PC, op til 164 sek.
Lagring
Flytbar lagringmicroSD 32 GB; >10.000 opsætninger og skærmbilleder; over 500 optagelser á 2,5 min; op til 1.000 C-scan-filer.
Avancerede funktioner
GuidesVis/slides (instruktioner, procedurer). Skærmbilleder/optagelser gemmes sammen med opsætning.
Loop & TraceLoop indfanger gentaget live-signal for hurtig optimering (fase/gain/filtre). Trace lagrer referencekurve til sammenligning.
Udgang & sprog
AlarmudgangOpen-collector på 12-way LEMO (op til 36 V DC, 10 mA).
PC/VideoUSB (fjernstyring + realtime data); 15-polet VGA-udgang (EC-skærme).
SprogEngelsk, fransk, spansk, italiensk, portugisisk, russisk, japansk, kinesisk, tyrkisk, tjekkisk, norsk.
Verifikation & selvtest
VerifikationsniveauLeveres med Verification Level 2 (2 års gyldighed) iht. ISO 15548-1:2013.
Power-on self testSelvtest af ekstern RAM, SD-RAM, accelerometer, microSD og LCD-buffer ved opstart.
Strømforsyning
Ekstern100–240 V AC, 50–60 Hz, 30 W.
Batteri & driftInternt Li-ion 7,2 V / 3100 mAh (≈22,32 Wh). Op til 8 t med 2 MHz blyantprobe (30 % backlight) og op til 6 t med rotationsdrev (50 % duty).
OpladningCa. 2,5 t. Understøtter samtidig opladning og drift.
Fysik & miljø
Vægt≈1,3 kg (2,9 lb) inkl. batteri.
Mål (B × H × D)Ca. 237 × 146 × 53 mm (9,3" × 5,7" × 2,1").
MaterialeAluminiumlegering Mg-Si 0,5, pulverlakeret.
TemperaturDrift −20…+60 °C; opbevaring op til 12 mdr. −20…+35 °C (nom. +20 °C).
IP-klassningIP54.
