BonPEC
Innovativ ny teknologi med Pulseret Hvirvelstrømsprøvning.
BonPEC fra ETher NDE er et pulseret hvirvelstrømssystem til ikke-intrusiv vægtykkelsesmåling og korrosionskortlægning gennem isolering, kappe, belægninger og marin begroning – uden afklædning eller rengøring.
Løsningen er let og adaptiv med to standardsonder samt robust tablet eller notebook, og software der giver hurtig dataindsamling, realtidsfortolkning og avanceret rapportering.
Ideel til CUI, CUF og FAC samt in-service korrosionsmonitorering on- og offshore, også over og under vand.
BonPEC - pulseret hvirvelstrøm til hurtig CUI-screening gennem isolering
BonPEC er et ikke-intrusivt PECT-system, der måler vægtykkelse og kortlægger korrosion gennem isolering, kappe, belægninger, beton og marin begroning på kulstofstål. Metoden kræver ingen afklædning eller rengøring og kan bruges både over og under vand, hvilket reducerer stillstandstid og omkostninger markant.
Typiske anvendelser er CUI, CUF, FAC, in-service korrosionsmonitorering og inspektion gennem repair wraps.
Features
Non-intrusive inspection (NII) uden direkte kontakt, ingen overfladeforberedelse og ingen fjernelse af isolering.
Måler gennem marin begroning, coatings, beton samt aluminium- eller rustfri stålkappe. Effektiv over og under vand.
To standardsonder i kittet, P0.5 og P1.0, samt andre prober til større lift-off.
Sonder designet til at minimere fejlaflæsninger og være relativt ufølsomme over for lift-off-ændringer, vinkelafvigelser og kappe-tykkelsesvariationer.
NDT-arbejdsgang i softwaren: hurtig dataindsamling, realtime-fortolkning, digital lagring, avanceret signalvisning og auto-rapportering med grafer og 3D-projektion på objektmodel eller foto.

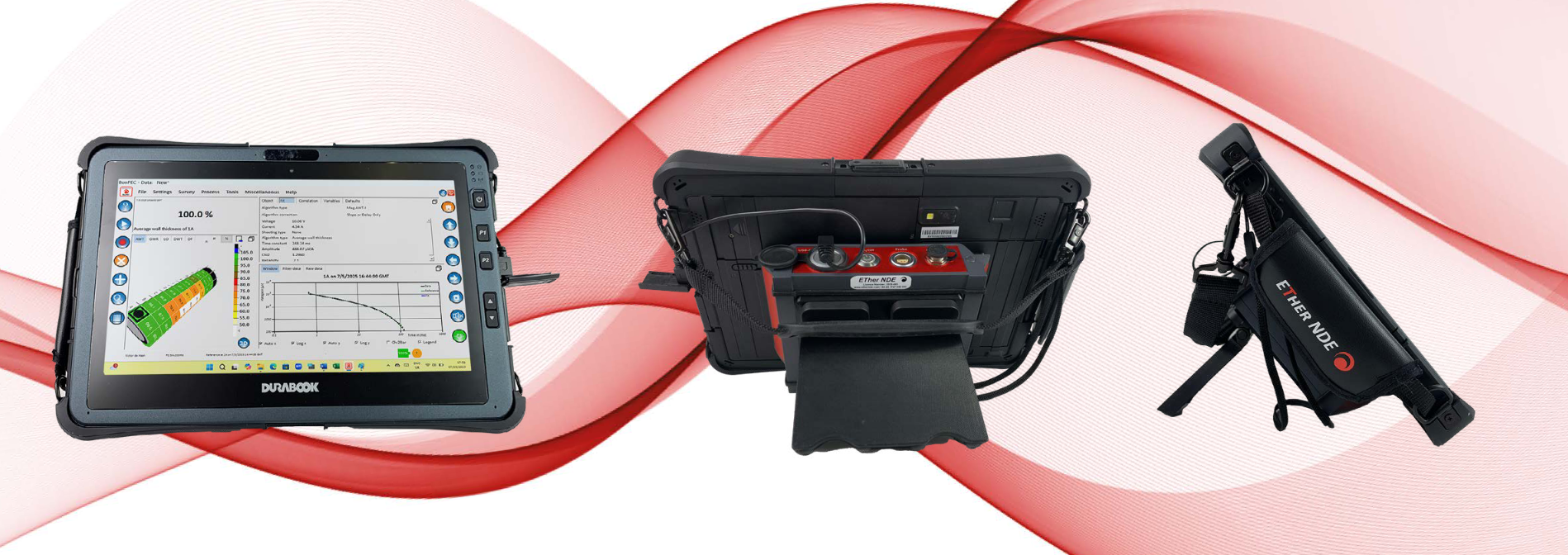

To robuste skærmoptioner: 11.6" rugged tablet eller 14" rugged notebook.
Fordele i drift
Hurtigere screening af store isolerede stræk med beslutningsklart overblik over, hvor der skal åbnes eller følges op med andre NDT-metoder.
Mindre indgreb i drift og lavere totalomkostning, fordi isolering ikke skal fjernes for at komme i gang.
Bedre datakvalitet i felten via sondernes feltfokusering og software med avancerede analysealgoritmer, fx footprint-minimum WT.
-
CUI og CUF på rør og tanke, FAC, splash zone-inspektion, in-service korrosionsmonitorering, remaining ligament-vurderinger og inspektion gennem repair wraps.
-
Sondevalg afhænger primært af lift-off og gennemsnitlig vægtykkelse. Standardkittet inkluderer P0.5 og P1.0, og større sonder bruges til større lift-off. Sonderne er konstrueret til at være robuste over for nærliggende metalstrukturer og variationer i kappetykkelse samt vinkel.
-
BonPEC-softwaren er bygget omkring en kendt NDT-arbejdsgang: definér objekt og parametre, vælg probe, kør scan, evaluer og rapportér. Du får hurtig dataindsamling, realtime-resultater, brugervenlig touch-betjening, avanceret PEC-signalpræsentation, algoritmer til WT-estimat, auto-rapport, grafer og 3D-resultatprojektion på objektmodel eller foto. Understøtter også in-service korrosionsmonitorering og brugerniveau-styring.
-

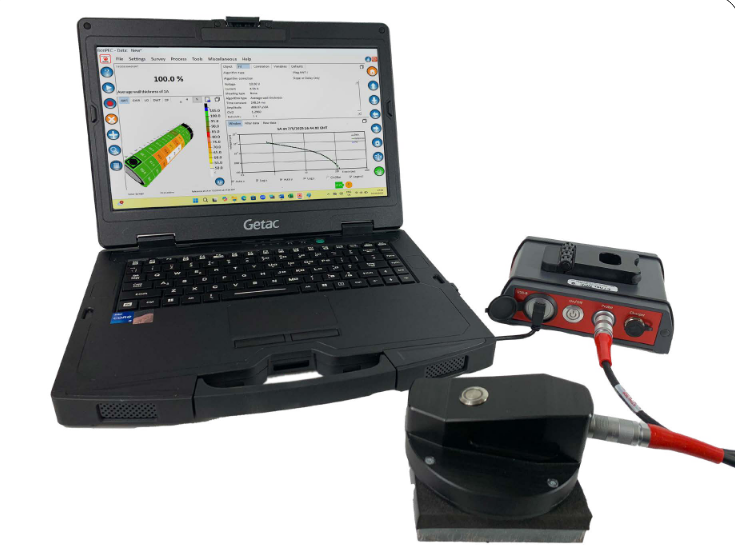

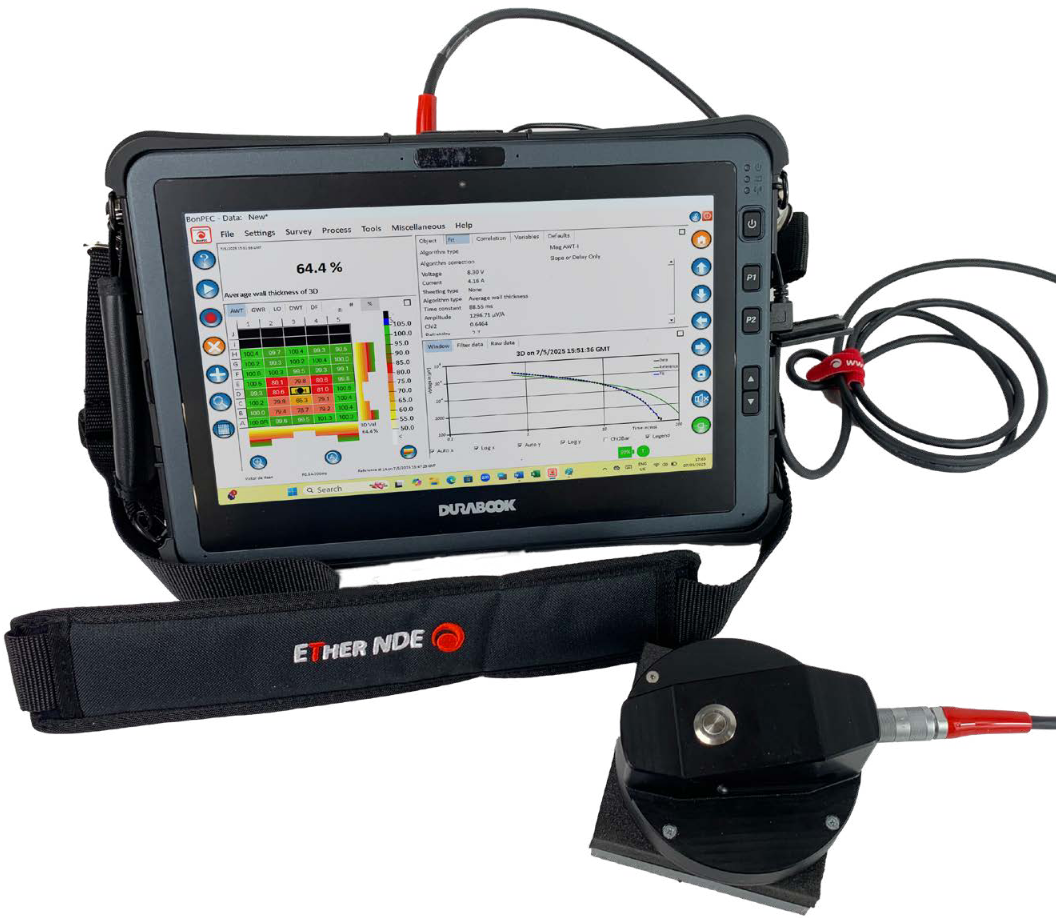

Vælg mellem 11.6" IP66 rugged tablet med ca. 10 timers batteritid eller 14" IP53 rugged notebook med op til ca. 30 timers batteritid. Begge med hot-swap batterier og MIL-STD-test.
Specifikationer kort
Materiale: kulstofstål, ferromagnetisk
Vægtykkelse: ca. 3-65 mm
Isolering: op til ca. 200 mm afhængigt af probe
Kappe: aluminium eller rustfrit stål
Temperaturområde: ca. -150 til 500 °C
Min. rørdiameter: 50 mm 2"
Nøjagtighed: ca. 5 procent, gentagelsesnøjagtighed: ca. 2 procent
Håndterer ca. ±50 procent lift-off-variation ift. reference og kan kvantificere ned til ca. 50 procent reduktion i gennemsnitlig vægtykkelse AWT ift. reference.
